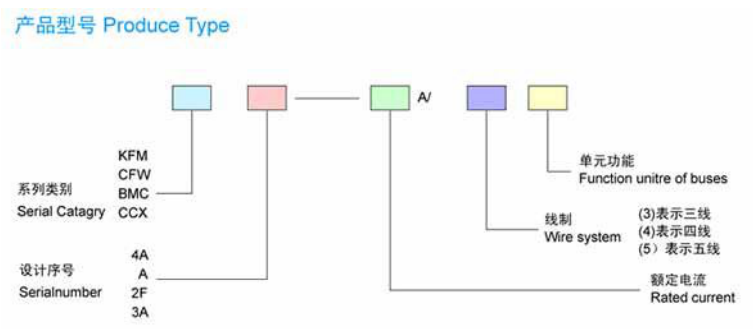

母线槽产品型号说明及技术数据
A 普通母线
P 膨胀接头
S 始端母线
BY 变容量接头
Z 终端盖
Bx 调节接头
LsL 型水平接头
Sc ＋字型重直接头
LC L型重直接头
Zs Z型水平接头
TS T型水平接头
Zc Z型重直接头
TS T型重直接头
sH 始端进线盒

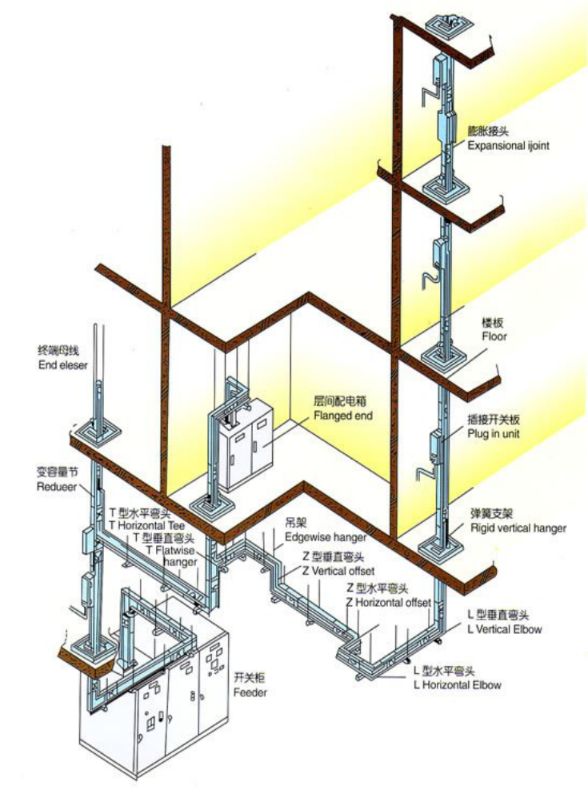

母线槽变向节(弯头)、用于水平或重直装置时配电母线的衔接及改变母线的走向。直母线单元。与母线槽变向节配合,用于将电源接送至用电设备。插接箱,用于由母线上引出电源分路。
始端母线,为电源引进单元,可直接与变压器或低压配电屏衔接。变容量节，为母线变换容量时的过渡节。膨胀节，为吸收因母线长时间作业而引起热膨胀变形而设置的功用单元。中心进线箱，适用于多种场合，一般在母线衔接长度较长的情况下，将大大改进单端供电而至末端压降损失较大的情况.终端封盖，装置于母线(或各分路)终端处,使外界不能接触到带电部位。
母线槽技术数据
符合标准 IEC439-1-1982、ZBK36002-89、GB1497-85、GB7251-87
海拔m 不大于2000
环境温度℃ -5--+40(24小时内平均温度不大于+35℃)
相对湿度 +40℃时不大于50%，+20℃时不大于90%
防护等级 IP42(带附件达IP54)
安装类别 Ⅳ类
污染等级 2级
额定绝缘电压v(AC) 500
额定工作电压v(AC) 400
额定频率HZ 50--60
额定工作电流A 100 /250 /400 /630 /800 /1000
电阻Rx10Q/m 967 /94.4 /70.8 /73.0 /61.4 /46.6
阻抗Zx10/m 106.8 /103.8 /83.2 /72.4 /69.8 /53.8
电压降V/m 0.0432 /0.0475 /0.0360 /0.089 /0.1 /0.0485
短路强度KA(峰值)t=1s 20 /35 /50 /65 /70 /85
额定工作电流A 1250 /1600 /2000 /2500 /3150 /4000
电阻Rx10*Q/m 28.9 /23.6 /21.3 /14.4 /12.1 /10.0
阻抗Zx10Q/m 40.6 /38.0 /24.1 /19.7 /16.5 /12.1
电压降V/m /0.059 /0.063 /0.0814 /0.0705 /0.0684 /0.068
短路强度KA(峰值)t=1s 100 /115 /129 /135 /150 /150
各部位温升(K) 连接端子60 金属外壳30 绝缘件表面40
电强度 交流工频电压（有效值）3750V1min
绝缘电阻 相与相及外壳之间不小于20Ω
