母线槽的参数基准及结构设计

发布时间:2020-12-19 08:39:38 | 点击:4175

母线槽的额定参数

1额定电流

母线槽的额定电流值应为表1中的标准值之一。

2额定工作电压

母线槽的额定工作电压应是交流380 v、660 V。

3额定绝缘电压

母线槽的额定绝缘电压是与介电强度试验、电气间隙和爬电距离有关的电压值。除非另有规定,电路的额定工作电压不允许超过额定绝缘电压。

4额定频率

额定频率为50 Hz或60 Hz。

5额定短时耐受电流

母线槽的额定短时耐受电流是指在规定的试验条件下,该母线槽电路在l s能耐受的电流(方均根值)。具体数值制造厂家应在产品技术条件中给出。

6额定峰值耐受电流

母线槽的额定峰值耐受电流是指在规定的试验条件下,母线槽能耐受的电流峰值。其值为表4中的短时耐受电流(方均根值)与系数n的乘积。


结构要求

1总则

母线槽分为插接式密集绝缘母线槽和馈电式密集绝缘母线槽,并分别由各种母线槽单元组成。母线槽的结构必须安全可靠,操作方便,维修容易,同时应能承受本标准规定的机械、电和热应力的材料构成,材料应进行合适的表面处理或采用合适的防腐蚀材料。

1.1机械负载

母线槽应满足GB 7251.2—1997中7.1.1.1~7.1.1.3的要求。

1.2母线干线单元

母线槽干线单元的结构应将母线用绝缘材料分相包覆(除插接和连接部位)后,紧密地装入外壳中,母线槽可根据要求设置1~3个插口。

1.3母线槽连接

母线槽单元间连接处所用的螺柱、螺帽及垫圈应采用具有足够强度的电镀层的钢制品或铜合金制品。

1.4插接式馈电箱

   一、插接式馈电箱按用途分类,有以下几种型式:

a)直接与电缆联接,不安装其它电器元件的馈电箱;b)内装有断路器的馈电箱;

c)内装有闸刀开关等的馈电箱;

d)内部不带开闭元件,只装有熔断器、按钮或其它电器元件的馈电箱。1.2插接式馈电箱的结构,必须符合以下各项要求;

a)馈电箱的插接头插入带分接装置的母线干线单元时,与母线槽的机械连接应牢靠,电气接触应良好,而且其结构应使其自身易于插入和拔出,应保证插―50次后仍能正常工作;

b)馈电箱内的操作机构应灵活、可靠;

c)馈电箱所配用的各种电器元件均应符合其自身的产品标准;d)馈电箱的构造应保证电缆和电器元件的安装、维修方便;e)馈电箱内所有零部件的安装均应牢固安全;

f)馈电箱上应有不准带电插拔的装置或警告指示。

   二、材料

2.1外壳

母线槽外壳材料应选用能满足本标准1.1要求的金属材料,外壳相互连接部件间可采用焊接或螺栓连接,但对用螺栓连接的外壳应保证电连续性,外壳上所用全部紧固件应有良好的防腐镀层,外壳表面(除用铝或铝合金制的外壳外)应涂上无眩目反光的覆盖层,其颜色应均匀一致,整洁美观,不得有起泡、裂纹或流痕等缺陷。

2.2导体

a)导体应采用有足够的机械强度和载流能力的铜、铝及其合金材料;b)导体必须采用符合GB 5585.1~5585.3要求的材料。

2.3绝缘材料

a)绝缘材料应具有不低于5.1要求的耐热性能,且应具有不低于5.5和5.6要求的绝缘性能;

b)用于支撑母线的绝缘零件还应具有足够的机械强度;c)绝缘材料应选用有足够耐老化能力的材料。

3外壳导线用端子

母线槽外接导线用端子应符合国家标准GB 7251.1—1997中7.1.3的要求。

4电气间隙、爬电距离

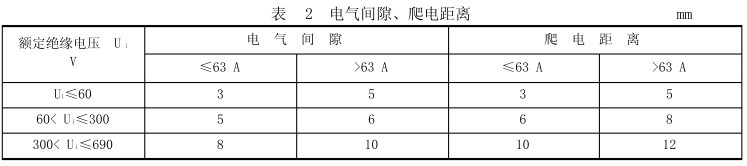

母线槽内不同极性的裸露带电导体之间以及它们与外壳之间的电气间隙、爬电距离应不小于表的规定。

5外壳防护等级

母线槽外壳防护等级符合GB 4208规定的IP40要求。5性能要求

5.1温升

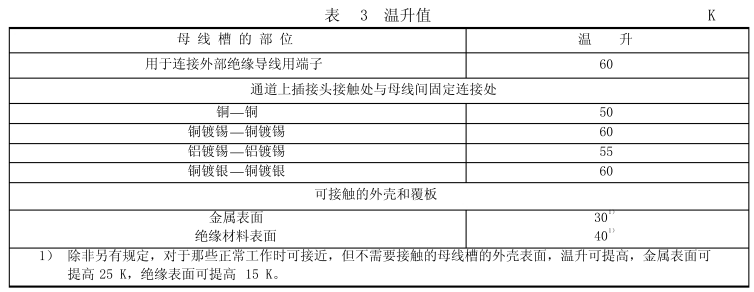

母线槽按5.1.2.2进行试验,各部位的温升不应超出表3的规定。特殊情况下在不影响绝缘材料的绝缘性能和使用寿命时,可适当提高温升值。

5.2对触电的防护措施5.2.1对直接触电的防护

母线槽对直接触电的防护要求应符合GB 7251.1——1997中7.2的规定。5.2.2对间接触电的防护

对间接触电的防护要求应符合GB 7251.1—1997中7.3的规定。5.2.3接地端子

母线干线单元应有接地端子,同时应有牢固的接地标志。接地端子应由导电良好的材料制成并应有防腐措施,且安装在易于接近的地方。

母线单元外壳上任一未涂漆点与接地端子间的连接电阻值必须足够低,以保证母线槽的安全运行,其电阻值应在有关技术文件中给出。

5.3短路强度(承载短路电流能力)

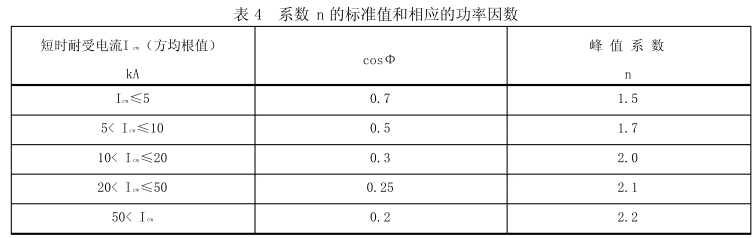

在额定参数范围内,母线槽应能耐受规定的额定短时耐受电流和额定峰值耐受电流时产生的热应力和电动应力。短时耐受电流的数值应在产品标准中规定。额定短时耐受电流的峰值与额定峰值耐受电流应由系数n乘以短时耐受电流方均根值获得,系数n的标准值和相应的功率因数见表4。

5.4电阻、电抗和阻抗

母线槽产品的电阻,电抗和阻抗的具体值应在制造厂的说明书或其它文件上给出。应符合GB 7251.2—1997中10要求。

5.5绝缘电阻

按5.7进行试验时,母线槽标称电压的绝缘电阻应不小于1000 Q /V。5.6介电性能

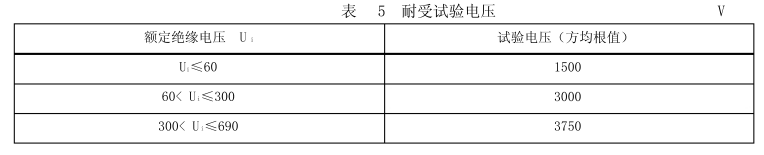

在按5.8进行试验时,母线槽及其馈电箱应能耐受表5规定的工频电压,历时1min无击穿和闪络。
