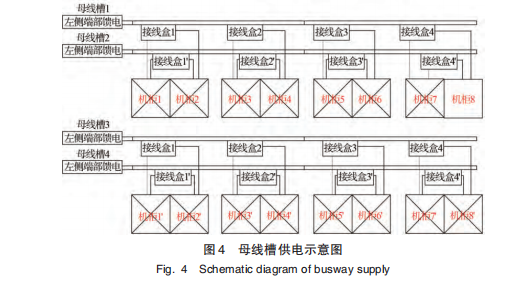

计划 1：每列机柜上方悬吊双母线槽供电，每条母线槽上的接线盒安装两个空开和两个工业插座，分别为该列的双面机柜供电，支持即插拔方式，简易便利事务扩容和功能延伸。

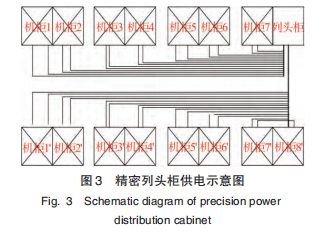

计划2：假如选用传统的精细列头柜配电计划，则需为两列机柜配置 1个精细列头柜，并向每面机柜提供双电源供电。如图3所示。
2. 母线槽主体装备
每个机柜平均功率按终期需求6 kW进行计算，按平面布置，机房中每列最多为 8面机柜，每一列机柜功率为 P=8×6 kW=48 kW，长时间最大作业电流I=48/（0.8×3×0.22） =90 A。母线截面一般应按最大长时间作业电流选取，在年均负荷较大且母线槽距离较长时，一般比按最大长时间作业电流挑选的母线槽截面要大些［7-8］。本事例为年均负荷大、且距离较长的情况，结尾母线槽标准按160 A装备，即每一列机柜装备2条160 A母线槽，分别从主备供UPS电源接入
1.端部配电模块装备
端部馈电模块由每一列机柜对应的主备供母线槽各装备 1个接入配电盒，与主干母线槽的插接箱间选用电缆连接。
2.机柜端馈电盒装备主备供结尾母线槽上装置机柜端馈电盒，关于服务器机柜和存储机柜装备32 A开关，对工作站机柜和网络机柜装备16 A开关，通过工业连接器与机柜上的PDU插排进行连接。
3.智能监控和通讯功用装备监控系统采集功用包含开关状况、电量、功 率、功率因数、电压等。通讯功用为通过结尾母线槽供电监控渠道向机房动力环境监控系统敞开接口并供给监测数据。 3. 5 母线槽接地传统的保护地线 PE 线放置在母线槽内一侧，而新式母线槽选用外壳做 PE 全体接地。在母线槽强制性标准 GB 7251.1 的 7.4 条电击防护的 7.4.3.1.5
条中规则，假如选用的措施可以保证电路有耐久良好的导电才能，并且载流容量足以接受成套设备中流过的接地毛病电流，那么组装成套设备的各种金属部件则被以为可以有效地保证保护电路的连续性［9-10］。
4 计划比照针对计划 1 的母线槽技能和计划 2 的传统精细列头柜计划，其差异和优缺点比照剖析如下：
4. 1 技能比照
1） 散热性
机房母线槽不同于国内传统的密集型母线槽，选用敞开式规划，载流铜排直接与空气触摸，运用空气传导散热，并通过紧密触摸的钢制外壳，把热量发出出去。另外，母线槽外部铝壳除起到保护效果外，外表还通过阳极化处理，可增强散热才能；铜排外表镀镍，降低触摸电阻，降低电压降，削减损耗。传统的列头柜加电缆方式，电缆的绝缘资料既是绝缘资料，又是隔热资料，在机柜数量众多的情况下，电缆会聚集较多，较难散热，因而电力电缆在桥架内敷设时，为保证良好散热，一般最多允许敷设2层。因而母线槽的散热功能和电缆
比较更加优胜。
2） 可保护性
传统的电缆方式，因其资料易磨损和易老化，且寿命较短等因素，需求定期进行检查和保护，到运用年限后还需更换。而母线槽为金属架构，保护简略，日常保护通常仅需测量外壳和穿芯螺栓的温升、进线箱的接头温升等而已。
3） 过载才能
电缆所用的绝缘资料常期工作温度一般为95~105 ℃，母线槽的过载才能大大高于电缆。另 外，电缆的最大载流规模为 1 000 mm 截面积，额定电流 1 600 A，而母线槽额定电流最大能做到6 300 A 。
4） 空间布置母线槽可节省配电柜或列头柜占用的空间，可防止运用电缆，然后削减布线的困难，以图 1 为 例，可节省6个列头柜空间。
5） 规划和装置规划简略，布局简略，装置过程简略，无需专业东西。
6） 扩容和总具有本钱 （TCO）母线槽装置后可根据需求重新装备，可在规划时预留容量，未来扩容便利，总具有本钱较低。
7） 环保特性母线槽悉数资料都选用无毒阻燃资料，99%的资料可回收，环保特性较好，而电缆则有一定的污染性。
比照列头柜，电缆，电缆桥架等整体费用，母线槽设计计划的整体投资和传统的列头柜加电缆方法基本相当，但是后期维护费用比电缆要低，整体而言总拥有本钱TCO较低。
2. 3 机房母线槽适用性剖析综上所述，对机房母线槽技能选用应考虑不同场景的适用性，剖析如下：
1） 对机柜安置密度要求高、安置机柜数量最大化状况下，主张选用机房母线槽，可节约精细列头柜占用空间。
2） 对同一主机房区内设备分期上架状况，主张选用机房母线槽，既保证上架设备不同功率和接
口类型准备性，又可减低整体投资本钱。
3） 对 UPS 室与主机房区间隔较远、且同时多个主机房区状况下可选用“骨干关闭母线槽+机房母线槽”计划，避免电缆桥架标准过大和降低电缆敷设施工本钱。对主机机房区靠近UPS室，且主机房区单一状况下，直接选用“骨干电缆+机房母线槽”计划。
4） 对机房净高限制、地板下存在空调水管状况下，不主张选用机房母线槽。 5 结论母线槽技能从上世纪 50 时代开展至今，现已从一代空气型到三代复合型开展，技能开展日臻完善，在互联网数据中心领域现已有了杰出的使用。母线槽具有灵敏性和扩展性，同一母排上可根据不同机柜负载大小不同而灵敏分配，即类似网络带宽同享方法一样，功率负荷同享，如需扩容、调整相（三相不平衡时），只需相应调整对应的插接箱。机房母线槽计划是一种能有效减少电缆的使用量的选择方法，关于集中供电形式电力机房具有实际使用含义。本文通过与传统电缆和列头柜方法，比照剖析母线槽的技能原理、技能特色、总投资费用以及后期维护本钱等，母线槽具有杰出的供电系统牢靠性和本钱优势，值得推行使用。母线槽具有稳定牢靠、配电效能高、散热好、电压降低、耐机械冲击和安装简便等特色，是一种电力数据中心杰出的结尾供电方法。跟着智能电网、电力大数据、人工智能、物联网业务开展，电力数据中心正在加快建设中，电力母线槽技术肯定会得到广发的使用和推行。
