跟着电力业务的开展和智能电网的升级，电力数据中心对供电体系的可靠性和智能保护要求越来越高。数据中心机柜端配电设计要满意传统机房的配电功用，还应满意远期设备扩容；同时，尽可能削减设备扩容对已投运设备的影响。供电体系除满意高可靠性外，还应该具有强力的监控功用，机房运维人员随时能够了解机柜负载状况、各配电分支回路的电气状态和不同负载机群的电量消耗等。
当前，机房的配电容量一般保持在必定的范围内，通常依照服务器机柜、刀片机柜、网络机柜、作业机柜、小型机机柜等，常规数据中心单机柜负荷一般在3 kW~8 kW之间。根据各类设备功率不同，电气衔接器接口标准也有所区别，这为供电根底配套实施带来了极大的挑战。传统落地式配电单元 （列头柜） 已不能满意越来越多的供电需求。

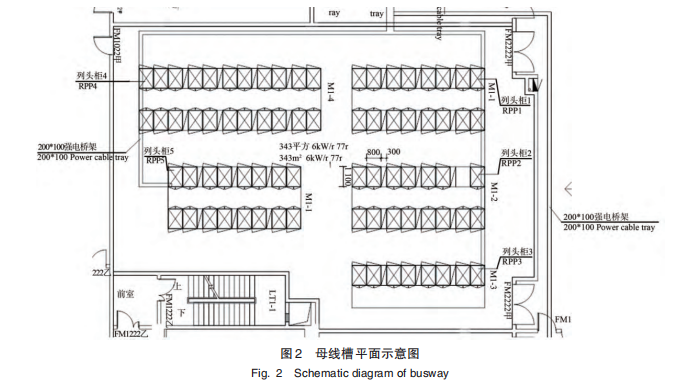

近年来，跟着数据中心灵敏性和多元化开展，一种愈加灵敏的机柜端设计计划逐步在电力机房中得到使用，即母线槽配电体系。现在已有大量大型数据中心采购母线槽设计计划，如 Google、Face⁃book、阿里巴巴和腾讯等数据中心。母线槽在电力职业作为一种导线使用已经有几十年的历史，可是关于电力数据中心使用而言，则比较新颖，使用案例不多。与传统电缆方法比照，母线槽具有愈加可靠的安全性、接口电阻和温升操控也愈加优胜。 1 母线槽结构原理母线槽是由铜、铝母线柱构成一个封闭金属设备，用来为分散体系各个元件分配较大功率。母线槽以铜或铝作为导体、用非烯性绝缘支撑，然后封装到金属槽中构成的新型导体。机房母线槽的额定电压 380 V，适用于沟通 50 Hz，额定电流 250~ 6 300 A三相四线制或三相五线制供配电工程中，它具有容量大、装拆简略、施工周期短等特点。 1. 1 分类及开展按用处分，母线槽一般分始端母线槽、直通母线槽、L型笔直弯通母线、Z型笔直偏置母线、T型笔直三通母线、X型笔直四通母线等，以及有关附件及紧固设备。按绝缘方法，分为空气式、密集式和高强度三种插接母线槽。按其结构及用处，可分为密集绝缘、空气附加绝缘、空气绝缘、耐火绝缘等；按其外壳资料分为钢外壳、铝合金外壳和钢铝混合外壳母线槽。母线槽的开展已经经历三代，榜首代为空气型母线槽、第二代为密集型母线槽、第三代为复合绝缘性母线槽，母线槽的开展技能日臻完善和成熟。 1. 2 优点剖析母线槽以铜排或铝为导体，电流容量很大且电气性能、机械性能好。母线槽的外壳为金属，具有不焚烧、安全可靠性且使用寿命长等特点。与传统电缆比较，管道或桥架所占方位较少，关于大型建筑物的施工和线缆排布十分有利。
母线槽的主要特点如下：
（1） 容量大、压降很小、短路负载能力强；
（2） 可靠性高；
（3） 外形小且美观、重量轻；
（4） 施工衔接方便，查看简略。
1. 3 缺陷剖析
母线槽作为一种新型的结尾供电技能，相同存在以下不足之处：
（1） 防护等级：现在职业干流品牌机房母线槽多选用空气型母线，防护等级为IP40。装置时需考虑空调冷凝水防护问题，如主机房地板下装置空调水管，则不主张选用地板下装置计划；
（2） 对机柜顶部空间要求相对较大，对净高较小的机房，装置条件可能存在约束；
（3） 智能监控收集功用：机房母线槽对骨干和每个机柜结尾的用电参数进行监控收集，需别的敷设通讯线缆，工序上比较精密列头柜杂乱。
2.机房母线槽组成电力机房专用母线槽体系由六部分构成：线槽主体、端部馈电模块、线槽衔接模块、接线盒、监控模块和通讯模块。
