母线槽是保证电网安稳工作的重要设备,要求其功用安全可靠,能快速切除故障。广元局所辖的220 kV和110 kV母线槽保护大都经过改造更换为 RCS -915微机母线槽保护设备,该保护设备具有适合于现场各种主接线办法、动作速度快、灵敏度高,功用安稳且工作保护便当。现提出一些改造进程中所遇的问题和处理办法。
1改造二次接线问题
RCS -915母线槽保护屏内端子排上二次布线规划清楚清楚,但在各单元的外部回路有一些细节性问题特别需求留心,假如接线差错,在一些特别故障中将会发生严重后果。
1.1线路电流互感器绕组选择
电流互感器的极性同以母线槽侧为正极性,二次选用减极性标注接线,但在互感器的二次绕组选择上，简略出现选择差错,如图1所示。
图1中(a)为差错接法,电流互感器的U型环底部是其绝缘薄弱环节,为互感器本体接地短路的常发生点,如( a)的差错接法,当底部发生击穿短路事端时,就会构成母差保护动作,扩展事端影响规划。如图1(b)的为正确接法,当底部短路时,母差保护电流回路不会构成差流,而由线路保护的距离或接地保护快速出口跳开该断路器,切除故障。此外需求留心的是母差保护和线路保护所接TA二次绕组要相互满足保护规划相互交叉,添加可靠性,防止在两绕组之间接地故障时母差和线路保护均拒动的情况发生。
1.2母联死区保护接线

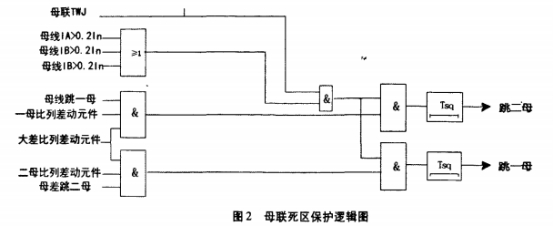

若母联开关和母联TA之间发生故障,断路器侧母线槽跳开后故障依然存在,正好处于TA侧母线槽小差的死区,为进步保护动作速度,本设备专设了母联死区保护,其逻辑框图如图2。
由逻辑图可看出,母联死区保护在差动保护发母线槽跳令后,母联开关已跳开而母联TA仍有电流,且大差比率差动元件及断路器侧小差比率差动元件不回来的情况下,经死区动作延时跳开另一条母线槽。各线路支路电流互感器同名端在母线槽侧,则母联电流互感器同名端在接线时候应选Ⅰ母线槽侧。但关于母联电流互感器的二次绕组接线选择假如差错,在特定的故障下就会构成母联死区保护误动,切除所有母线槽，扩展事端规划。
如图3所示,假如差错接在绕组3或绕组4,在电流互感器底部击穿短路时,就会构成大差和Ⅰ母小差动作,切除Ⅰ母和母联断路器,但故障点仍在,根据逻辑图,此刻一起满足了母联断路器跳位而TA仍有电流、大差和Ⅰ母小差动作,经Tsq延时,死区保护动作跳开Ⅱ母,构成两段母线槽无选择悉数跳开,扩展了事端规划。正确的接法应该是接在绕组1 ,电流互感器底部击穿短路时,只起动大差和П母小差,仅切除Ⅱ母和母联断路器,不会构成母联死区保护动作,使其死区保护规划减至最小。
1.3 变压器断路器失灵保护
变压器断路器的失灵保护在变压器低压侧内部故障时,或许存在母保设备电压元件因灵敏度不行,不动作的情况。为了处理这个问题,关于微机变压器保护,比如本站的RCS -974可直接选用设备供应的由“零序或负序电流＋保护动作触点和断路器合闸位置”构成的与逻辑发起的失灵发起触点在榜首时限来免除母线槽保护设备的失灵电压闭锁,取自母保屏的ZD5端子正电源,经该触点后接入免除失灵闭锁的开入ZD7端子。
1.4母联充电的保护办法
当一组母线槽检修后再投入之前,使用母联断路器对该母线槽进行充电实验时可投入母联充电保护,但为了防止在充电时,检修母线槽有故障或是母联断路器辅佐接点与实践不同步等原因差错发起非故障工作母线槽母差,构成母差保护差错切除正常工作母线槽,则需求在母联充电时采用必定的办法。不同的母差保护设备,采用了不同的办法,比如 BP-2B设备选用“充电预合”设置母联开关预投逻辑,在母联开关由断变合时,预先投入母联电流50 ms; WMZ-41A设备选用在“短充电”办法下合母联后闭锁母差保护700ms;RCS -915设备关于母联断路器跳位将母联电流退出小差,其前提条件是两段母线槽均有电压,所以在充电进程中可以防止因母联辅佐接点切换慢于电流收集而差错发起母差,在接线中要留心对母联断路器的辅佐接点做好测试,防止切换不可靠而影响小差差流的核算。其他,RCS - 915设有充电闭锁CDBS 操控字,可以在充电进程中闭锁母差300 ms,可在充电进程中参阅使用。
1.5母联非全相
当母联开关是分相操作安排时,需求启用母联非全相保护,留心母联非全相开入的正确接入。为了可靠性,需求取开关的实践辅佐接点,选用三相常开、常闭别离并联后再串联的接入办法,其他需求留心RCS-915 开入是弱电,需求加装辅佐继电器作强弱电转换后再接入保护设备。
2定论
继电保护在电网工作中具有极其重要的作用,跟着技术的不断发展,保护设备也会相应地更新换代，本次母线槽保护改造,更换为新的微机保护设备后,极大地进步了保护设备的功用,在改造工作中必定要吃透设备的功用和原理,把握住每一个技术细节,不放过每一个疑问,防止人为的原因给保护的工作留下隐患,为电网的安稳工作保驾护航。
