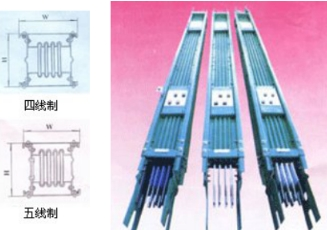

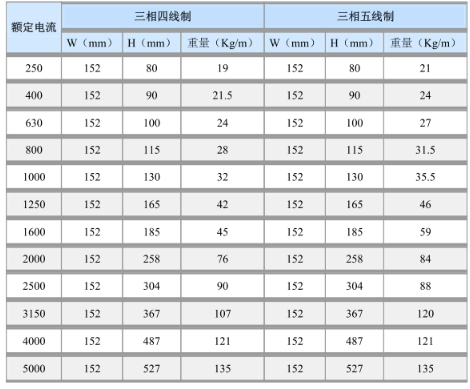

密集型插接式母线槽且有体积小、强度高、电流等级高，多使用于高层建筑、多层工业厂房，工厂变配电室等场所，其技能功用契合GB7251-97和IEC439.2规范要求。

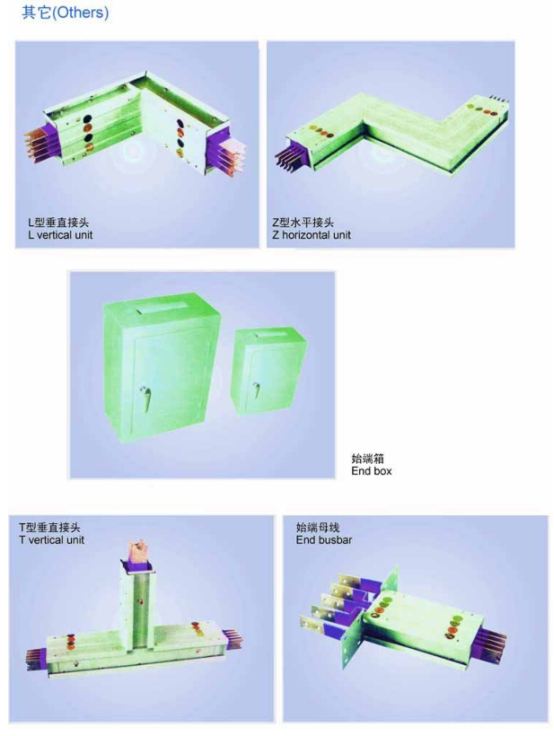

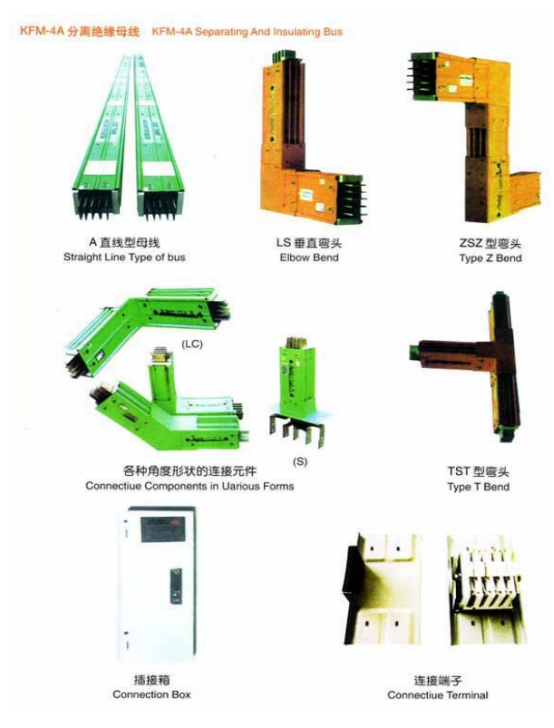

功用单元代号:
A四通母线
S始端母线
Z终端母线
LSL型水平接头
LCL型笔直接头
TST型水平接头
TCT型笔直接头
P膨胀接头
BY变容量接头
BX调节接头
SC+型笔直接头
ZSZ型水平接头
ZCZ型笔直接头
SH始端进线箱
空气绝缘型关闭母线槽的规划特色:
(1)单螺栓夹紧端子
母线槽规划选用了先进的单螺栓夹紧端子，为母线槽单元衔接元件，因为它的特别结构，能够避免装置时的错误操作，一起只要拧紧一个螺栓，就能可靠地、迅速地将两个母线槽单元衔接起来。
(⑵)高防护等级插孔
在插孔处规划了安全防护挡板，只有当防护挡板摆开时，插接箱才干刺进，插孔平常不用时可将防护板拉闭并加铅关闭死，避免了在插口处灰尘和异物的进入，然后进步了母线槽的防护功用，避免误操作，使得安全性得到了极大的进步。
母线槽产品类型阐明、结构及技能参数
(3)外壳(防护壳)级次数

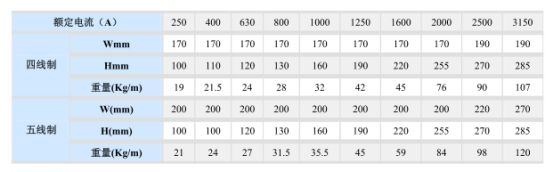

首要规划5个电流等级，只选用了3个级次的外壳。这样当体系按相邻等级变换容量时无需替换外壳，如400A变630A时，外壳尺度相同。因而大大便利了装置。
(4)传输电能大
此类母线槽的规划为别离空气绝缘式，此方法改进了母线槽的散热性，下降了阻抗，达到了母线最佳的输电功用。
(5)成套性好
有各种功用的衔接单元，可满意大部分输配电工程的需求。
2A高强关闭母线槽
母线槽产品--高强关闭母线槽
产品特色及使用:
高强关闭型母线槽在空气型和密集型母
线的基础上，对外型结构的规划进行了改进。选用成型机成型，使其具有较好的支撑强度，处理了大跨度无法支撑吊装的困惑。
AMC-2铝壳母线槽
一、适用规模
RSMX-AMC系列铝合金空气绝缘关闭母线、专供沟通三相四线、三相五线制，频率50~60Hz，额外电压至660V，额外作业电流100~4000A的供配电体系传输电能之用。首要用于现代化的厂房、车间和高层建筑，特别适用于空气湿度较大和盐雾污染较大的场所。
二、结构特色及技能参数
结构特色:
1.母线槽外壳选用冷压成型的轨迹铝合金型材，装配简略便利,外形美观。
2.选用别离空气绝缘型式，其相间及相地之间的净间隔远远大于规范要求，极为安全可靠。
3.内部绝缘件均选用高强度环氧树脂材质，进步了母线槽的抗动、动热安稳的能力。
4.接头选用对接式衔接方法，一起选用双衔接铜排，有效地增加了接头的触摸面积，且装置便利、便利。
3.首要技能参数
1母线槽各项功用契合IEC439-2、GB7251.2-1997。
2母线槽能保证在额外电流及110%的额外电压下长时间正常作业。
3母线槽在周围空气温度为20土5℃，相对湿度为50-70%的常态下，其每节的绝缘电阻不低于20MQ2。
4母线槽能接受3750V工频耐压，历时1min无击穿和闪络现象。
5插接箱与母线槽的插拔次数不少于200次。
6母线槽的防护等级可达IP66。

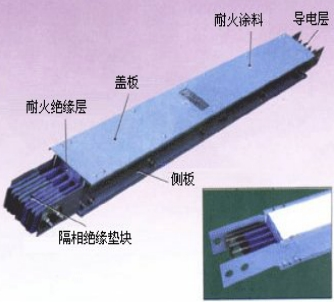

防火母线槽
防火母线槽
本母线槽除在电气功用上有绝缘母线之长处外，还具有优异的防火功用，其导电材质选用优质导电铜排、绝缘层选用耐高温材质、母线外壳内部及整体外表均选用高效防火材质处理，能在周围环境温度升至80℃时连续正常作业，不间断。
高压母线槽
一、适用规模
共箱关闭新式母线。适用于沟通50~60Hz，电压3.6KV,额外电流400~6300A的供电体系。
二、结构特色及技能参数
1.根本结构:
2.母线槽产品类型阐明、结构及技能参数：
1.该系列母线槽具有优秀的抗短路功用，因为具有铝(或弱磁钢板)外壳的保护，能够有效地削弱涡流或环
流引起的结构发热，下降母线槽外壳温度，减小电能损耗，进步载流量，减轻电动力。
2.该系列母线槽结构先进，装置维修孔可任意设置于母槽的上部或下部，关于大电流户内母线槽在壳体的
两侧及下部设有通风百页窗，来加强散热，下降温升。
3.选用两层绝缘及壳体多点衔接接地，使维护'作业量显着减小，安全功用得到明显进步。
4.选用波纹管弹性节，装置简略，可完成水平、笔直方向两个自由度的调节，不仅能满意不同温降及热胀
冷缩引起的弹性要求，还能够对因为基础沉降所引起的差错进行补偿，处理了传统滑板式弹性装置的防护等级差，装置麻烦，运转不可靠的缺点。
5.为了处理变压器、发电机及配电柜运转时发生的轰动对母线槽的负面影响，在其与母线槽衔接外选用软
衔接或铜编织带，外壳之间加入橡胶垫来减小轰动;关于母线槽本体，在体系中加装减震器，对瓷瓶和导电排完成弹性支撑，较好地避免了外壳发生的机械轰动及地震波给关闭母线带来的破坏。
6.母线槽的热传递首要靠热辐射，为了很好的使用热辐射，在母线槽外外表喷涂浅灰色油漆来减少对可见
光的吸收;在母线槽内外表喷涂黑色油漆来加强内部热量对外壳的辐射，一起避免电晕。
7.为了避免冬季野外、户内温度改变发生的偶尔凝露现象，在穿墙处设置穿墙套管，使野外与户内母线槽
完全隔离:笔直装置时，法兰在内，水平装置时，法兰在外。
8.为了进步母线槽的答应运转温升，避免在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀，下降接
触电阻，所有接头悉数选用镀银处理，使其接头答应温升进步到65K，大大高于正常作业时温升。
9.为了使母线槽的自振频率避开发生共振的频率规模(关于单条母线其共振频率规模为35~135Hz)，并使作
用于母线上的电动力减小，合理地确定绝缘子间的跨距，选择绝缘子的类型、规格及强度等级。
10.为了对可拆接头进行温度监督，在变压器、发电机及配电柜与母线槽的衔接出口处设置密封式观察窗，
经过示温贴片或远红外线测温装置来直接测量温度，监督母线体系的运转情况。
11.为便利用户，能够依据用户需求，在发电机出口处以及励磁变压器的一次侧装入电流互感器，便利用户
检测电流。
3.首要技能参数
1、绝缘电阻:每一段母线槽单元绝缘电阻值应大于或等于1000MQ2500V兆欧表)。
2、介电强度:每一段母线槽出厂前均饱尝1分钟工频耐压实验，工频耐压及雷电冲击耐压数值，见表
3、接地体系:契合IEC364-5-54对接地体系的要求。
4、防护等级:户内型:IP40;野外型:IP43、IP54。
5、负载功用:在额外电流下，外壳的温升契合GB763-90《沟通高压电器长时间作业时的发热》规范要求。
6、短路功用:动热安稳实验契合GB2706-89《交流高压电器动热安稳实验方法》规范要求。
母线槽广泛使用于发电厂，工矿企业等场所作为发电机与主变压器，变压器与高压配电柜以及高压设备主回路间的电气衔接。供货长度按2m/节设置，一般单节长度不大于3m。

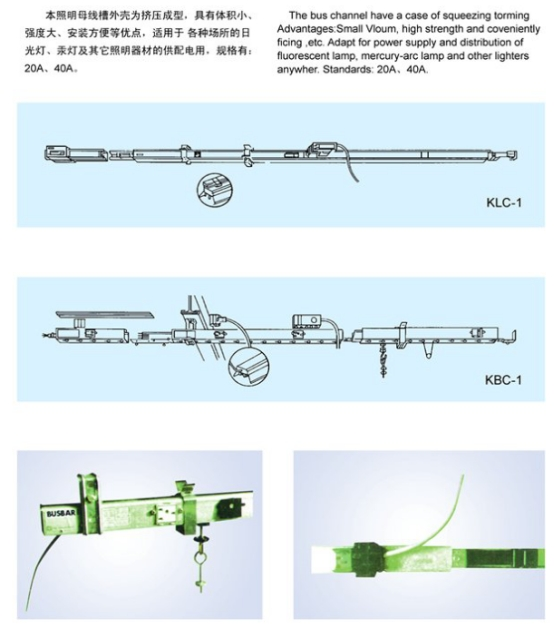

照明母线槽系列
照明母线槽外壳一般为揉捏成型，具有体积小，强度大、装置便利等长处，适用于各种场所的日光灯，汞灯等其它照明器材的供配电用，规格有:20A、40A、63A。
CKX2系列关闭母线槽
10KFM型母线槽的规划特色:
单螺栓夹紧端子
母线槽规划选用了先进的单螺栓夹紧端子，为母线槽单元衔接元件，因为它的特别结构，能够避免装置时的错误操作，一起只要旋紧一个螺栓，就能可靠地、迅速地将两个母线槽单元衔接起来。
高防护等级插孔
母线槽在插孔处规划了安全防护挡板，只有当防护挡板摆开时，插接箱才干刺进，插孔平常不用时可将防护板拉闭并加铅关闭死，避免在插口处灰尘和异物的进入，然后进步了母线槽的防护功用，避免误操作，使母线的安全性得到了极大的进步。
外壳(防护套)级次数
母线槽规划5个电流等级，只选用了3个级次的外壳，这样当体系按相邻等级变换容量时母线槽无需替换外壳，如400A变630A时，外壳尺度相同，因而大大便利了装置。
◎传输电能大
母线槽规划为别离空气绝缘式,改进了母线槽的散热性,下降了阻抗，达到了母线槽最佳经济输电。
◎成套性好
母线槽规划了各种功用的衔接单元，可满意所有输配电工程的需求。
