母线槽的出厂施工流程

母线槽安装施工

一、编制依据：

1、建造工程施工投标文件、答疑文件、图纸会审文件及现场踏勘状况。

2、建造工程施工图纸。

3、国家现行标准、行业及当地强制性标准、规程、查验标准。

4、工业设备安装有限公司质量、环境、职业健康安全一体化《办理手册》、《程序文件》、《作业指导书》和《施工工艺标准》等企业标准。

5、修建电气工程施工质量查验规GB50303-2002

6、《电力建造安全作业规程》

7、产品出厂安装说明书

二、工程概况：

工程称号：

工程地址：

建造规模：

建造单位：

母线槽用途:本修建是工业生产为主。母线槽首要分为3200A和1000A两种标准，材质为铝制母线槽。

三、施工预备

1、技能预备

1.1设备及资料要求

（1）、封闭插接母线槽应有出厂合格证、安装技能文件。技能文件应包含额外电压、额外容量、实验报告等技能数据。类型、标准、电压等级、应契合规划要求。

（2）、各种标准的型钢应无显着锈蚀，卡件、各种螺栓、垫圈应契合规划要求，应是热镀锌制品

（3）、其它资料：防腐油漆、面漆、电焊条等应有出厂合格证。

1.2作业条件：

(1)、施工图纸及产品技能文件完全。

（2）、封闭插接母线槽安装部位的修建装修工程悉数结束。暖卫通风工程安装结束。（3）、电气设备（变压器、开关柜等）安装结束，且查验合格。

（4）、合作土建装修，确保其安装方位及尺度正确无误。

（5）、进行母线槽的查验作业，查看出场资料的标准、类型、数量应与图纸共同，附件、备件、质量证明文件及技能文件完全，一起应契合标准要求，按照监理的要求及时进行施工前的报验，并作好查验记载。

（6）、做好施工图的审查、会审作业，并应参加规划交底。

（7）、仔细学习有关的施工及查验标准，掌握其技能标准，并按规划要求施工。

（8）、做好施工前的技能交底和记载。

2、首要东西

安装机具设备：

2.1首要机具：作业台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。

2.2测试东西：钢角尺、钢卷尺、水平尺、绝缘摇表等。

四.工艺流程

本工程对生产设备供电选用3200A和1000A两种标准的封闭式母线槽，封闭式母线槽施工要求高，工程量较大，所以在施工工程中要严厉遵守施工质量标准要求，确保施工质量。

1工艺流程：

设备点件查看→支架制造及安装→封闭插接母线槽安装→试运转查验

2设备点件查看：

2.1设备开箱点件查看，应有安装单位、建造单位或供货单位共同进行，并做好记载。

2.2依据装箱单查看设备及附件，其标准、数量、品种应契合规划要求。

2.3查看设备及附件，分段标志应清晰完全、外观无损害变形，母线槽绝缘电阻契合规划要求。

2.4查看发现设备及附件不契合规划和质量要求时，有必要进行妥善处理，经过规划认可后再进行安装。

3支架制造及安装：

支架制造和安装应按规划和产品技能文件的规则制造和安装，如规划和产品技能文件无规则时，按下列要求制造和安装。

3.1支架制造：

（1）、依据施工现场结构类型，支架应选用角钢或槽钢制造。应选用“一”字型、“1”型、“U”字型、“T”字型四种型式。

（2）、支架的加工制造按选好的类型，丈量好的尺度断料制造，断料严禁气焊切开，加工尺度最大差错5mm。

（3）、型钢架的煨弯宜运用台钳用鎯头打制，也可运用油压煨弯器用模具顶制。

（4）、支架上钻孔运用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mm。

（5）、螺杆套扣，运用套丝机或套丝板加工，不许断丝。

3.2支架的安装：

（1）、封闭插接母线槽的另弯处以及与箱（盘）连接处有必要加支架。直段插生产建造母线槽支架的间隔不该大于2m。

（2）、埋注支架用水泥砂浆，灰砂比1∶3。425号及其以上水泥，应注灰饱满、严实、不高出墙面，埋深不少于80mm。

（3）、膨胀螺栓固定支架不少于两条。一个吊架运用两根吊杆，固定结实，螺扣外露2～4扣，膨胀螺栓应加平垫和绷簧垫，吊架运用双螺母夹紧。

（4）、支架及支架与埋件焊接处刷防腐油漆应均匀，无漏刷，不污染修建物。

4封闭式母线槽的安装：

本工程对生产设备供电选用3200A和1000A两种标准的封闭式母线槽，封闭式母线槽施工要求高，工程量较大，所以在施工工程中要严厉遵守施工质量标准要求，确保施工质量。

4.1一般要求：

（1）、封闭插接母线槽应按规划和产品技能文件规则进行拼装，拼装前应对每段进行绝缘电阻的测定，丈量成果应契合规划要求，并做好记载。

（2）、母线槽，固定间隔不得大于2.5m。水平敷设距地高度不该小于2.2m。

（3）、母线槽的端头应装封闭罩（图1），各段母线槽的外壳的连接应是可拆的，外壳间有跨接地线，两头应牢靠接地。

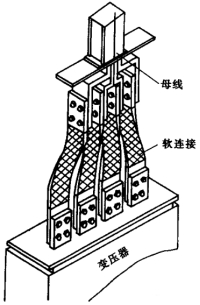

（4）、母线槽与设备联接宜选用软联接（图2）。母线槽紧固螺栓应由厂家配套供给，运用力矩搬手紧固。

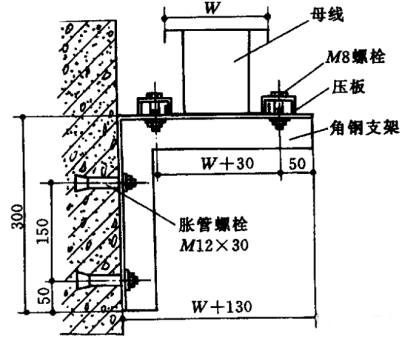

4.2母线槽沿墙水平安装（图3）。安装高度应契合规划要求，无要求时不该距地小于2.2m，母线槽应牢靠固定在支架上。

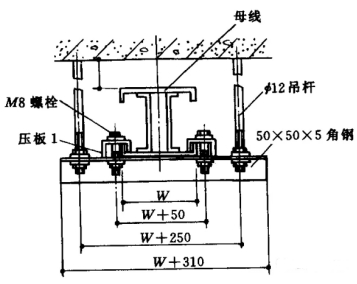

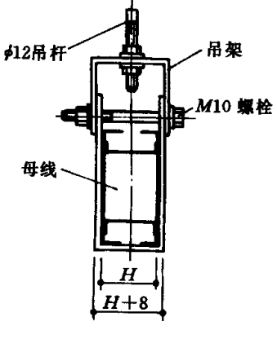

4.3母线槽悬挂吊装。（图4、图5）吊杆直径应与母线槽分量相适应，螺母应能调理。

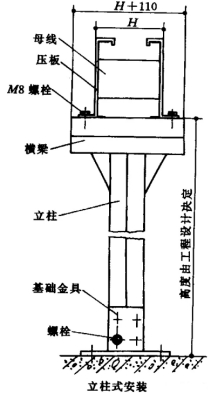

4.4封闭式母线槽的落地安装（图6）。安装高度应按规划要求，规划无要求时应契合标准要求。立柱可选用钢管或型钢制造。

4.5封闭式母线槽笔直安装。沿墙或柱子处，应做固定支架，过楼板处应加装防震安装，并做防水台（图7）。

图7

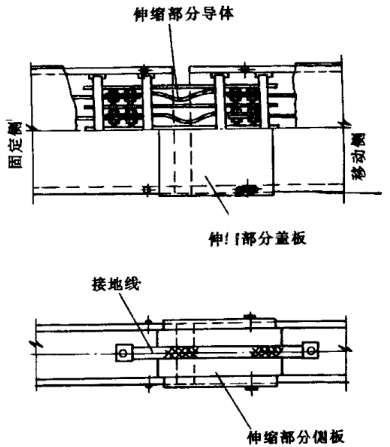

4.6封闭式母线槽敷设长度超过40m时，应设置弹性节，跨过修建物的弹性缝或沉降缝处，宜采纳适应的办法（图8），设备定货时，应提出此项要求。

图8

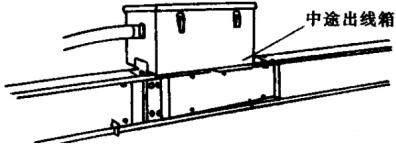

4.7封闭式母线槽插接箱安装应牢靠固定，笔直安装时，安装高度应契合规划要求，规划无要求时，插接箱底口宜为1.4m（图9）。

4.8封闭式母线槽笔直安装距地1.8m以下应采纳维护办法（电气专用竖井、配电室、电机室、技能层等除外）。

4.9封闭式母线槽穿越防火墙、防火楼板时，应采纳防火阻隔办法。

5试运转查验：

5.1试运转条件：变配电室已达到送电条件，土建及装修工程及其他工程悉数完工，并收拾洁净。

5.2对封闭式母线槽进行全面的收拾，打扫洁净，接头联接紧密，相序正确，外壳接地良好。绝缘摇测契合规划要求，并做好记载。

5.3与插接式母线槽联接设备及联线安装结束，母线槽送电前应进行耐压实验，500V以下母线槽可用500V摇表摇测，绝缘电阻不小于0.5MΩ。

5.4送电要有专人担任，送电程序应为先高压、后低压；先干线，后支线；先阻隔开关后负荷开关。停电时与上述次序相反。

5.5、车间母线槽送电前应无挂好有电标志牌，并通知有关单位及人员送电后应有指示灯。

5.6送电空载运转24h无异常现象，办理查验手续，交总包单位运用，一起提交查验资料。

5.7查验资料包含：交工查验单、变更恰谈记载、产品合格证、证明书、测试记载、运转记载等。

五、安装与土建的施工合作：

1、施工各阶段安装与土建各工种在同一作业面穿插施工时，由项目部技能担任人组织有关工种担任人协调拟定作业程序，规则合理的时间差、空间差，避免发生冲突，影响工程进度和质量。

2、安装单位和土建单位密切合作好预埋件、预留孔洞的埋设和预留，重要埋件要确保万无一失，一般埋件要确保方位到位精确，力求做到不遗失、不偏位。

3、留洞由土建施工，安装合作查看查验，土建施工结束后，要向安装办理预留洞交接记载。

4、安装施工人员不得随意在修建物楼板，墙板上打洞，因特殊原因需求破坏修建物时，应与土建洽谈，确认方位后，经土建工程师赞同方可打洞，触及结构的重要部位时，有必要征求土建部分和规划院的赞同，不可擅自行事。

5、安装施工进程中，不得污染、损坏墙面、门窗、地上等，土建也应协调搞好安装制品、半制品的维护，不得随意搬动已完好的管道、线路、开关、阀门，未交工的厕所，卫生间制止运用，不得随意取走预留管口的管堵，互相维护和尊重对方的劳动成果。

六、质量通病的防治：

质量通病的发生，首要原因是工程施工前对质量通病的发生没有预见，没有采纳有效的防治办法，施工中没有严厉按工艺要求施工，关键环节点没有得到操控，盯梢查看的力度不行，致使施工中简化工序、关键环节处理不仔细等。各首要分项工程质量通病防治办法：

常发生的质量问题及防治办法

七、制品维护办法：

要把安装进程和土建工程作为一个整体来对待，在安装进程中，地上铺设彩条布，重物和东西放在自制木板上，一起留意维护厂房的墙面、顶板、门窗及油漆、装修等避免碰坏。

1、绝缘瓷件、夹持件应妥善保管，轻拿轻放、避免碰伤，已安装好的瓷件不该承受其他应力，以防损害。

2、已调平直的母线槽，不得乱放，不得在母线槽上放置重物。

3、封闭、插接式母线槽及其夹持件在装卸、运送进程中，应留意轻拿轻放，不得随意在地上拖拉，不得随意撤除包装物。临时堆积时，应摆放整齐，并有防尘、防水办法，不得在母线槽上放置修建资料，不得在母线槽上作业。如有其它工种作业应对封闭插接母线槽加维护，避免损害

4、封闭、插接式母线槽安装结束，应采纳密封办法。配电间、车间墙面需二次粉刷时，应避免砂浆、尘埃、油漆等进入母线槽，并悬挂显着的标识牌，以防物体碰击或人为损坏。

5、封闭、插接式母线槽安装结束，暂时不能送电，或有其他工种作业，应对母线槽加以维护，母线槽送电查看结束，配电间、电气室宜关门落锁，现场设置显着标志牌，避免人为损坏。

6、安装、调试、试运转阶段应拉好彩条布，画好警戒线，避免闲杂人员进入。
