非固定连接主接线方法的母线槽的优点是运转方法灵活，但相应的母差维护有必要切换其差流回路和出口回路，使其与运转方法保持一致。为削减人工干预(繁琐并容易失误)，不管是集成电路还是微机母差维护都引进刀闸辅佐接点，据此确认运转方法，切换内部回路。这个方法直接有效，但难以消除继电维护专业人员的担忧，即:在现有刀闸辅佐接点和其引进环节并非十分牢靠的状况下，怎么确保母差维护的正确动作?为此，继电维护研究人员做了两方面的探索:一种方法是一起引进每一副刀闸的常开接点和常闭接点，以两对接点的组合来判别刀闸状况，这不光占用了大量开入通道和电缆，并且只能消除引进环节构成的过错，而不能解决由刀闸辅佐接点一次设备的损坏而导致的过错;第二种尝试是摒弃刀闸辅佐接点，运用微机的核算功用，通过负荷电流核算来判别母线槽运转方法，但因为等电流元件(双回线或同一电厂中出力相同的发电机)和空载、轻载元件的存在，这种尝试仍未成功。
本文提出了一套新的计划:在微机维护渠道上，以刀闸辅佐接点为主，以各单元负荷电流的核算来校验刀闸辅佐接点的正确性并主动纠正其过错。每副刀闸仍引进一对接点，由微机实时核算电流瞬时值，根据电流判据，将稳态与暂态判别相结合，实时发现并纠正辅佐接点的过错，减轻运转人员的负担，提高母差维护动作的正确率。
1刀闸辅佐接点的犯错方法及其对母差维护的影响
1.1刀闸辅佐接点犯错方法的分类
这儿说的刀闸辅佐接点犯错是指:在维护设备及其外部接线经校验正确、投入运转后，因为刀闸一次设备、引进电缆和端子或设备内部开入通道的原因，使微机读入的运转方法与实践运转方法不一致。由此可将刀闸辅佐接点犯错方法概括为以下3类:
a.刀闸主接点已闭合而辅佐接点读入仍为0(闭合为1，开断为0)，称之为接点不良。
b.刀闸主接点已开断而辅佐接点读入仍为1(闭合为1，开断为0)，称之为接点粘连。
c.读入值在0、1间翻转不定，称之为接点颤动。
1.2刀闸辅佐接点犯错对母差维护的影响
在非固定连接主接线方法中，以双母线槽接线方法最为典型，以下剖析均以双母线槽为例。
由刀闸辅佐接点构成的母线槽运转方法字，在微机母差维护中是用来核算各段母线槽分差(小差)电流、切换各单元出口回路的，其成果只对维护的挑选性产生影响。而区分母线槽区内、区外毛病则是由不受母线槽运转方法影响的总差(大差)电流来判别。下面是双母线槽运转进程中或许呈现的状况。
1.2.1接点不良对母差维护的影响
接点不良表现为两种状况:
a.某一单元已投入运转，而维护未将其电流互感器(TA)电流参加相应差流回路。若该单元是电源或对侧有电源的负荷，则或许构成维护拒动(毛病就产生在这段母线槽上)或失掉挑选性。若该单元是空载或轻载负荷，则对维护无大的影响。
b.某一单元倒闸进程中，两把刀闸都已闭合，而维护设备没有切换入互联状况。因为此刻两条母线槽现已将两把刀闸连在一起，部分电流流过刀闸而不通过母联TA，假如依然判分差电流挑选切除母线槽，将降低维护灵敏度或延长毛病切除时间。
1.2.2接点粘连对母差维护的影响
接点粘连也分两种状况:
a.某一单元已投入运转，而维护未将其电流互感器(TA)电流参加相应差流回路。若该单元是电源或对侧有电源的负荷，则或许构成维护拒动(毛病就产生在这段母线槽上)或失掉挑选性。若该单元是空载或轻载负荷，则对维护无大的影响。
b.某一单元倒闸进程中，两把刀闸都已闭合，而维护设备没有切换入互联状况。因为此刻两条母线槽现已将两把刀闸连在一起，部分电流流过刀闸而不通过母联TA，假如依然判分差电流挑选切除母线槽，将降低维护灵敏度或延长毛病切除时间。
1.2.2接点粘连对母差维护的影响
接点粘连也分两种状况:
a.倒闸进程完毕，摆开其中一把刀闸而其接点粘连，维护设备仍处在互联(非挑选)方法，一旦产生区内毛病，将扩大毛病切除规模。
b.某一单元开关断开，退出运转，刀闸摆开而接点粘连。在该单元下一次投入前不影响维护运转，但当该单元再次投入于另一条母线槽上时，母差维护误入互联方法，其成果同上。
1.2.3接点颤动对母差维护的影响
接点颤动是由触点接触不良或其他原因构成。如不能及时发现，它对维护的影响就取决于毛病产生时辅佐接点的状况，假如恰好此刻与主接点不符，其现象就是接点不良或接点粘连中的一种。
通过以上剖析可知，辅佐接点的过错尽管不会构成维护误动，但将导致拒动或扩大毛病切除规模。为防止上述成果产生，应充分发挥微机维护核算与自检的优势，及时发现并纠正接点的过错。
2新计划对微机维护渠道的要求
微机渠道要能在每个采样间隔内完结大差和小差电流瞬时值的核算，可以在完结差动维护核算量的一起完结本计划的判别进程。
维护设备的电流丈量精度越高，运用本计划的效果也越好。
因为设备对母线槽运转方法自校对，所以要有人机界面告知运转人员现有接点状况、犯错方位、纠正成果。
因为倒闸进程的特殊性，设一中央信号“母线槽互联”，在两段母线槽互联时点亮，倒闸完毕母线槽分隔时熄灭。另设一中央信号“接点犯错”，用于在发现刀闸辅佐接点过错时提示值班人员。
为方便维护投入时辅佐接点的检修，可以在维护屏上强制设置刀闸接点方位。
3刀闸辅佐接点犯错的判据
3.1有电流而无刀闸接点
首要想到的是:某单元TA电流不为00，而该单元两把刀闸都开断，则该单元必定是接点不良。即:
其中im是m单元流过的电流瞬时值；ε是大于0的正数；Sm1是m单元Ⅰ母刀闸状况，
闭合为1，开断为0；Sm2是m单元Ⅱ母刀闸状况，闭合为1，开断为0。
判据(1)直观简练，并能确认刀闸犯错坐落哪一个单元，但适用面窄，且无法确认怎么纠正过错。
3.2两段母线槽分差电流之和等于总差电流
因为刀闸辅佐接点是用来核算分差(小差)电流的，所以可用小差电流的核算成果

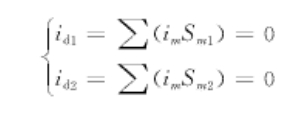

来校验运转方法的正确性。稳态状况下小差电流处于平衡状况，即：
判据(2)有局限性，所有下列状况该判据都不适用:a.产生区内毛病时，小差电流不平衡;
b.产生区外毛病而TA饱满时，小差电流不平衡;c.TA断线时，也使小差电流不为0;
d.倒闸进程中两条母线槽经刀闸相连，而刀闸上有电流。

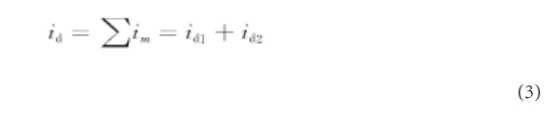

因为电流的原因构成小差不平衡，同样也会影响到大差。在刀闸辅佐接点正确的状况下，大差等于小差之和，即:
需要注意的是，当一个单元两把刀闸都闭合时其电流不能重复计入小差，即该电流计入了Ⅰ母小差，则不参加Ⅱ母小差的核算，反之亦然。式(3)作为本文提出的校验刀闸辅佐接点正确性的通用判据，不管母线槽运转方法怎么改变，流经母线槽的电流怎么改变，都可以用此判据。只需刀闸犯错的单元TA有电流，就可以发现过错。
3.3母线槽是否处于互联的判别

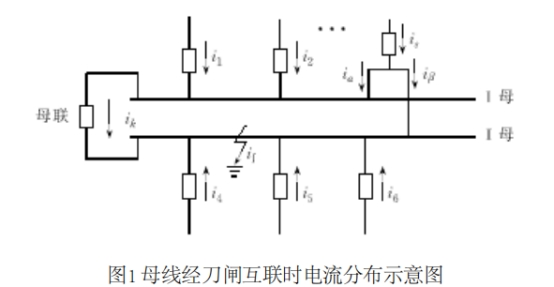

判据(3)尽管在母线槽互联时适用，但它不能判别母线槽是否处于互联状况。这是非常重要的，因为母线槽互联时需将维护切换至非挑选状况(只以大差判据作为出口依据，产生区内毛病则将两段母线槽悉数切除)。母线槽互联时，电流在两条母线槽上的分布如图1所示。

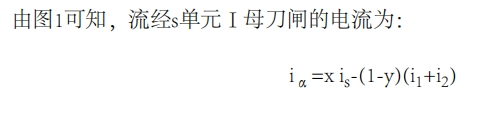

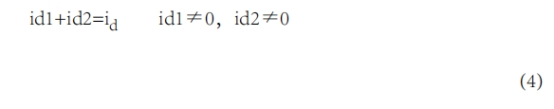

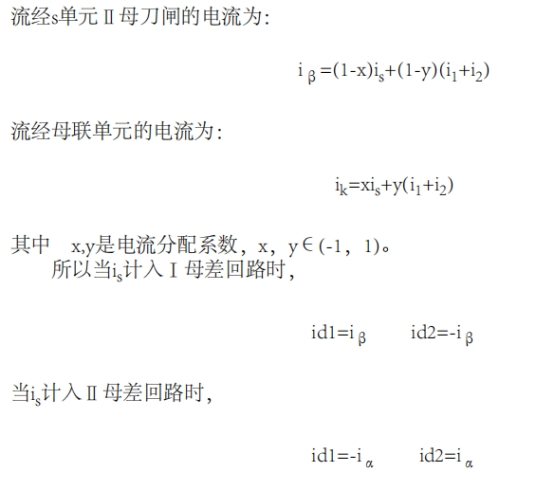

产生区内毛病时，则在毛病段母线槽小差电流中加上毛病电流ip0从以上剖析可知，除非极特殊的电流分配，流经刀闸的电流不为0，所以此刻两段母线槽的小差电流均不为0，并且满意判据(3)。因而母线槽互联的判据就是:
3.4接点颤动的判据
实践运转中，对同一副刀闸在一个时段内不或许重复屡次操作。可以对刀闸变位的状况作统计，当同一接点短时间内改变屡次时，即可判其接点颤动。
3.5用瞬时值判别的实时性
为了能实时发现并纠正刀闸辅佐接点的过错，有必要用瞬时值来核算大差和小差电流。考虑到在电流波形过零点±30°规模内，电流瞬时值的巨细或许不满意判据的灵敏度，所以最多不超越(20/6)ms就能根据以上判据判别出接点过错并纠正。
4怎么确认犯错接点并纠正过错在评论这个问题前，先作两个假定:
a.每个犯错单元的电流都能被检测到;
b.在同一时间(20/6ms内)，只产生一次接点过错。
关于这两个假定的合理性在第5节中将专门予以阐明。
4.1稳态运转时的判别流程
稳态运转是指没有区内、区外毛病产生，差动判据也未启动的时段。维护投入运转后，微机实时核算每个采样点的大差和小差电流瞬时值(差动维护也需要)。首要判别是否有两把刀闸一起闭合的单元，用判据(4)来验证。假如此刻母线槽的确处于互联状况，则维护进入非挑选性方法，并点亮“母线槽互联”信号。假如不是，则尝试将该单元的电流参加Ⅰ母或Ⅱ母的母差回路，如能使两段小差都为0，该单元就连在这段母线槽上;否则，将该单元连于刀闸后合的那段母线槽，显示犯错信息，点亮“接点犯错”信号。
假如没有两把刀闸一起闭合的单元，则不断用判据(⑶来校验刀闸辅佐接点。一旦发现过错，启动判据(1)，对各单元电流进行巡检，即可找到有电流却两把刀闸都未闭合的单元。尝试将该单元的电流计入Ⅰ母和Ⅱ母的母差回路。若联于Ⅰ母时满意判据(3)，则可断定该单元Ⅰ母刀闸接点不良，上报该信息，并按此批改运转方法字;若联于Ⅱ母时满意判据(3)，则可断定该单元Ⅱ母刀闸接点不良，与上述状况类似处理。4.2暂态进程时的判别暂态进程是指母线槽产生区内或区外毛病，差动判据启动，维护还未出口的时段。暂态进程中各单元的电流都要产生改变，构成新的平衡，而判据(1)、判据(3)、判据(4)在暂态进程都能适用，因而运用暂态进程中的电流值从头对刀闸辅佐接点作一次校验是对稳态判别的有利补充。这样做也使维护具有了在接点犯错一起产生毛病时正确动作的才能。对接点过错的判别方法与稳态时相同，关键是发现接点过错时，要立即用新的运转方法字批改原先的小差电流，从头用差动判据决议维护的动作行为。
5对两点假定的阐明
5.1为什么说接点犯错单元的电流能被检测到
跟着微机采样技能不断提高，设备固有的丈量误差不断减小，运用高分辨率的A/D完全可以精确丈量10mA量级的电流。所以大多数轻载单元的电流都足以被检测到，并且只需其对侧有电源，在产生母线槽毛病时其电流也足够大，对于空载单元，误切或不切对体系或设备都没有影响。对那些开关已断开的单元也是一个道理。
5.2在同一时间只产生一次刀闸辅佐接点过错
因为每个刀闸辅佐接点及其引进环节都相对独立，同一个原因不会构成多个接点过错(开入正电源消失除外，此刻设备闭锁)。对判据⑴，只要同一单元的两个刀闸辅佐接点一起犯错才失效;对判据(3)，只要对空载单元的接点犯错不能被及时发现，但这不影响其对第2次犯错的校对。跟着一次设备制作水平的不断提高和二次接线的标准，一起呈现两次接点过错的概率很小。
6总结
本文提出的计划尽管没有免除母线槽维护设备为完成运转方法自适应对刀闸辅佐接点的依靠，但它将刀闸辅佐接点与电流辨认两种方法的优势结合起来，最大限度地使母线槽维护在接点犯错时也能正常运转、正确动作，削减了运转值班人员的负担，提高了母线槽维护投运率和动作正确率。
