1铝制母线槽的材料功能
铝是银白色的轻金属，密度只要铁的1/3，为2.7g/cm';导热和导电功能杰出，导电率仅次于金、银、铜。导电功能是铜的60%。可塑性较好，强度不高。其机械功能:抗拉强度为80~100MPa;硬度为HB25~HB30;延伸率为35%~40%。
铝材通过冷加工变形后，强度增高，塑性下降。因而，铝可以通过冷作硬化来进步其强度。硬化后的铝，在250℃~300℃温度下，因为再结晶，使硬化消除。
铝是化学性质生动的金属，与空气触摸时生成细密坚固的氧化铝膜，然后维护母线槽不被持续氧化。铝在浓硝酸中因外表被钝化而非常稳定，但对碱类和带有氯离子的盐类，其抗腐蚀功能较差。
铝制母线槽的焊接功能
(1)金属铝不论是固态或液态都极易产生氧化然后生成一层三氧化二铝的氧化膜，氧化膜厚度不高可是其熔点较高，约为2050℃。当气焊铝时，假如不必气剂.很明显地可看见外表一层黑色皱皮，若将熔化丝滴在上面，就像水珠在荷叶上相同，无法与之相熔合。而且氧化铝密度大于母线槽的铝材，沉入焊缝后造成火渣。因而，焊接铝制母线槽时必须避免铝的持续氧化，对母线槽现已生成的氧化铝需不断给予清除。
(2)母线槽的铝材从固体到液体的升温过程中不会有颜色改变，因而添加了工艺上操控温度的困难。操控稍为不当，接头就会整个塌落下来。因而，铝制母线槽的焊接，比其他原料的更为困难。
(3)铝母线槽的外壳导热功能好，需求较大的焊接热量才干熔化。因而，一般要求对焊件预热，并选用强标准，但这样会恶化了焊接工艺条件。
(4)冷作硬化的铝通过焊接回热后会软化，并使晶粒长大。温度越高.停留时间越长，晶粒长大的倾向越严重。其结果使接头强度下降，还会使晶界上产生氧化.过烧，引起脆断。
(5)铝材在液态时许多溶解氢，其溶解度随温度的升高而添加。焊接时因溶池冷却很快，氢气来不及从焊缝中逸出，构成气孔。当气剂，焊丝含有水分时，生成气孔愈加灵敏。3焊接办法的挑选
其实可用于铝制母线槽的焊铝办法有许多，在熔化焊接领域中，普遍选用的有气焊、碳弧焊、氩弧焊等。
1气焊
用氧-乙炔火焰焊接铝材有以下主要长处:设备简略，使用方便，热量易于调节，适应性强，可焊大小不等的焊件。缺点是:热量不会集，焊件较大时，加热时间长，热影响区大;火焰中常混有水分，易出现气孔;焊接时需用气剂来清除氧化膜，焊后残存的溶渣对铝有激烈的腐蚀效果，这使清洗工艺复杂化。
2碳弧焊
碳弧焊是一种比较原始的焊接办法，属于无维护明弧焊接。与气焊比较，具有热量会集，焊接速度快，热影响区小，焊接质量较好等长处。所用的焊丝，气剂和气焊相同。因为电弧的高温加热，一般相对中，小厚度焊件可不开坡口，在焊件不和用垫板，适用于平焊。
垫板材料可用钢板，石棉板、耐火砖、铜板、炭精板、石墨板等。其中石墨板的强度.导热、水分蒸发等技能条件比其它材料好。垫板和焊件相触摸一面，刻一条小槽，使焊缝达到单面焊双面成形的意图。
碳弧焊用的电极，有干电池炭棒，电机炭刷，炭精棒，电炉炼钢炭棒，石墨棒等。其中石墨电极在电阻，氧化、含灰等方面都较好，仅强度稍差一点，在使用上加以注意即可。电极点部应加工成20°~30°锥体，有利于电子发射和电弧操控。
3氢弧焊
氩弧焊焊铝与气焊比较，具有热量会集，焊接质量好、焊件变形小，不必气剂，功率高等长处;与碳弧焊比较，具有质量高，不必气剂，能进行全位置焊接，特别适合在安装条件下应用等长处。氩弧焊有氩气的维护效果和氩离子对氧化铝膜的“阴极雾化"效果，焊接时不必气剂，这就避免了焊后残渣对母线槽接头的腐蚀.一起接头的构成方式也不受限制。氩气流对焊接区域的冲刷，使焊接接头显著冷却，然后改善了接头的安排功能，并削减焊件的变形。
综上三种办法的优缺点，从成本和工期方面考虑，在这挑选碳弧焊来焊接铝母线槽。
1焊接电源

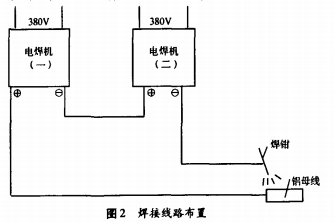

因为铝制母线槽的导热系数大，传热快，要求焊接时电弧的温度要高，热量充足(电弧要长)，施工时选用两台直流焊机，串联连接保证电弧的温度，如图2。
2焊前的准备
2.1焊钳的准备

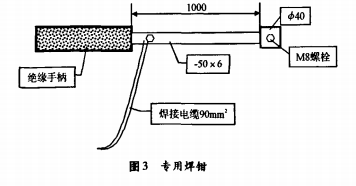

由于焊接时电弧长，温度较高，焊工操作时要尽可能的远离工件，因此特制一把专用焊钳，如图3。
2.2垫板的准备
用600mmx500mm×40mm的石墨板作垫板，在垫板中间刻15mm宽，5mm深的沟槽，见图4。
2.3电极的准备
碳弧焊用电极选用石墨板加工面成，一端磨成20°~30的锥体，另一端加工成$38mm的圆头。
2.4焊丝的准备
焊丝直接选用裁料后的铝母线加工成20mm×20mm×1000mm的小条，与母材同原料。
3铝制母线槽的焊接工艺
电源采用直流正接，长弧焊接。电弧长度一般维持在200~300mm之间。若电弧过短，则在弧区内充满电极挥发物，对焊接质量晦气;相反电弧太长，则简单产生弧偏吹。
(1)焊件和焊丝在焊前两小时内用10%的氢氧化钠溶液浸渍处理，除掉氧化物(或用机械方法铲除)，然后涂上气剂401，在空气中干燥。
(2)对口不开坡口，留8mm空隙。
(3)电流调理到500A左右。

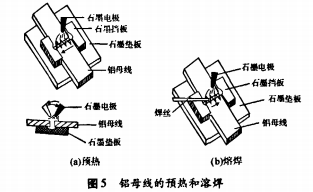

(4) 在始端石墨挡板上引弧，然后将电弧迅速引进对口上进行预热;收弧时也同样引至结尾石墨挡板上熄灭。
(5)用电弧沿对口预热，到达熔化状况，对口上部呈塌落状况时，即可加焊丝进行焊接。
(6)焊接时电极应尽量坚持垂直，偏斜度不小于70°，对口两侧应均匀受热。
(7)焊接过程中焊丝深入焊缝2~3mm，不能抽出。电极与焊丝间坚持10~20mm距离。一条焊缝，一次焊完，半途断弧，可从反方向继续施焊，在断弧处相接。
(8)焊工施焊时，焊工头戴面罩，一手拿焊丝一手拿石墨碳棒，不断地将现已生成的氧化铝清出熔池。
(9)焊完后不宜当即移动，待母线槽冷却后再进行清洗。
母线槽焊接质量的检查
正式焊接前需要进行试件的试焊，按上述工艺焊接后将焊缝沿纵向切开检查无夹渣气孔，满足了焊接质量的要求。正式焊接后对每条焊缝检查，母线槽外表无气孔、裂纹，夹渣，焊缝外表平坦光滑。
