如何对母线槽进行分类?

发布时间:2021-09-01 09:46:29 | 点击:1706

有关母线槽的母线分类,按使用材质分,可分为铜母线、铝母线、钢母线等,按截面形状分,可分为矩形截面、圆形截面、槽形截面、管形截面等母线,想要了解母线槽的朋友可阅览本文用作参考。

母线槽如何分类

一、按使用材料

1、铜母线:铜的电阻率低,机械强度高,抗腐蚀性强,是很好的母线材料。但铜的本钱较高。所以,一般只用在含腐蚀性气体或有强烈振荡的区域,如接近化工厂或海岸。

2、铝母线:电阻率约为铜的1.7~2倍,而重量只有铜的30%,所以在长度和电阻相同的情况下,铝母线的重量仅为铜母线的一半。且铝母线的造价本钱对比铜更低。

因而,目前我国在屋内和屋外配电装置中一般都选用铝母线。

3、钢母线:长处是机械强度高,价格便宜。缺陷是电阻率太大,为铜的6~8倍,用于沟通时会产生很强的集肤效应,并形成很大的磁滞损耗和涡流损耗。

因而,钢母线仅用在高压小容量电路(如电压互感器回路以及小容量厂用、所用变压器的高压侧)、作业电流不大于200A的低压电路、直流电路以及接地装置回路中。

二、按截面形状

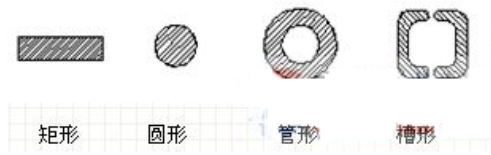

母线槽的母线分类

1、矩形截面

具有散热条件好,集肤效应小,装置简略,连接方便等长处。

常用在35KV及以下的屋内配电装置中。当作业电流超过最大截面的单条母线之允许电流时,每相可用两条或三条矩形母线固定在支撑绝缘子上,每条间的间隔应等于一条的厚度,以保证良好的散热。

2、圆形截面

由于圆形截面不存在电场会集的场所,在35KV以上的野外配电装置中,为了避免产生电晕,大多选用圆形截面母线。

3、槽形截面

槽形母线的电流散布均匀,与同截面的矩形母线比较,具有集肤效应小、冷却条件好、金属材料利用率高、机械强度高等长处。

当母线的作业电流很大,每相需求三条以上的矩形母线才干满足要求时,一般选用槽形母线。

4、管形截面

管形母线是空心导体,集肤效应小,且电晕放电电压高。在35KV以上的野外配电装置中多选用管形母线。

此外,母线槽的母线还可分为软母线和硬母线。
