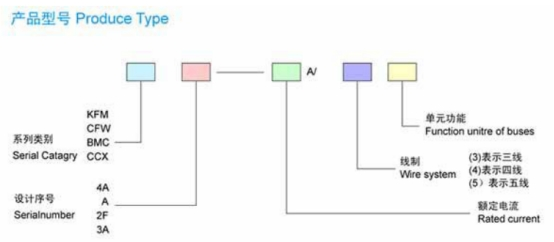

母线槽产品型号阐明及技能数据
A：普通母线
P：膨胀接头
S：始端母线
BY：变容量接头
Z：终端盖
Bx：调节接头
Ls：L型水平接头
Sc：十字型重直接头
LC：L型重直接头
Zs：Z型水平接头
TS：T型水平接头
Zc：Z型重直接头
TS：T型重直接头
sH：始端进线盒

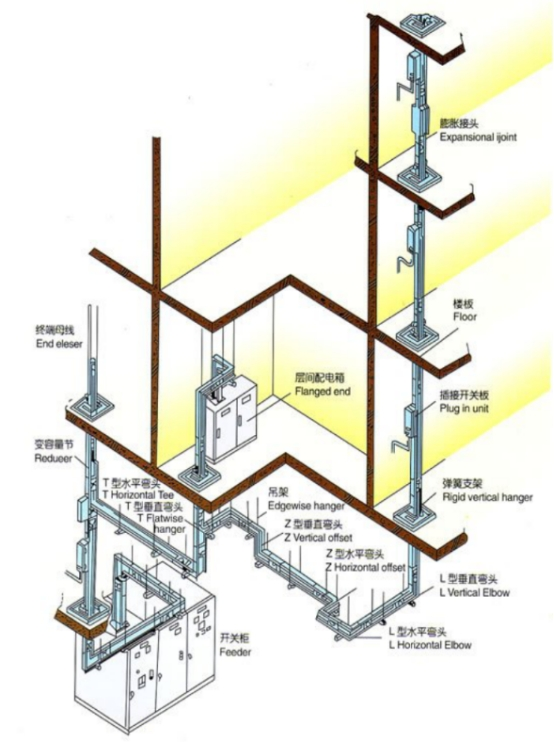

母线槽变向节首要用于水平或重直装置时配电母线的衔接及改动母线的走向。直母线单元与母线槽变向节合作，可将电源接送至用电设备。
插接箱从母线上引出电源分路。
前端母线，为电源引入单元，可直接与变压器或低压配电屏衔接。变容量节，为母线改换容量时的过渡节。
膨胀节为吸收因母线长期作业而引起热膨胀变形而设置的功能单元。
中心进线箱适用于多种场合，一般在母线衔接长度较长的情况下，将大大改进单端供电而至末端压降丢失较大的情况.终端封盖，装置于母线(或各分路)终端处，使外界不能接触到带电部位。
母线槽数据
符合标准IEC439-1-1982、ZBK36002-89、GB1497-85、GB7251-87
海拔m不大于2000
环境温度-5至+40(24小时内平均温度不大于+35℃)
相对湿度+40℃时不大于50%，+20℃时不大于90%
防护等级IP42(带附件达IP54)
安装类别Ⅳ类
污染等级2级
额外绝缘电压v(AC)500
额外作业电压v(AC)400
额外频率HZ50--60
额外作业电流A100/250/400/630/800/1000
电阻Rx10Q/m967/94.4/70.8/73.0/61.4/46.6
阻抗Zx10/m106.8/103.8/83.2/72.4/69.8/53.8
电压降V/m0.0432/0.0475/0.0360/0.089/0.1/0.0485
短路强度KA(峰值)t=1s20/35/50/65/70/85
额外作业电流A1250/1600/2000/2500/3150/4000
电阻Rx10*Q/m28.9/23.6/21.3/14.4/12.1/10.0
阻抗Zx10Q/m40.6/38.0/24.1/19.7/16.5/12.1
电压降V/m/0.059/0.063/0.0814/0.0705/0.0684/0.068
短路强度KA(峰值)t=1s100/115/129/135/150/150
各部位温升(K)衔接端子60金属外壳30绝缘件表面40
电强度沟通工频电压（有效值）3750V1min
绝缘电阻相与相及外壳之间不小于20Ω
