什么是密集型插接式母线槽？它有什么特点？
密集型插接式母线槽且有体积小、强度高、电流等级高，多使用于高层建筑、多层工业厂房，工厂变配电室等场所，其技术性能符合GB7251-97和IEC439.2标准要求。

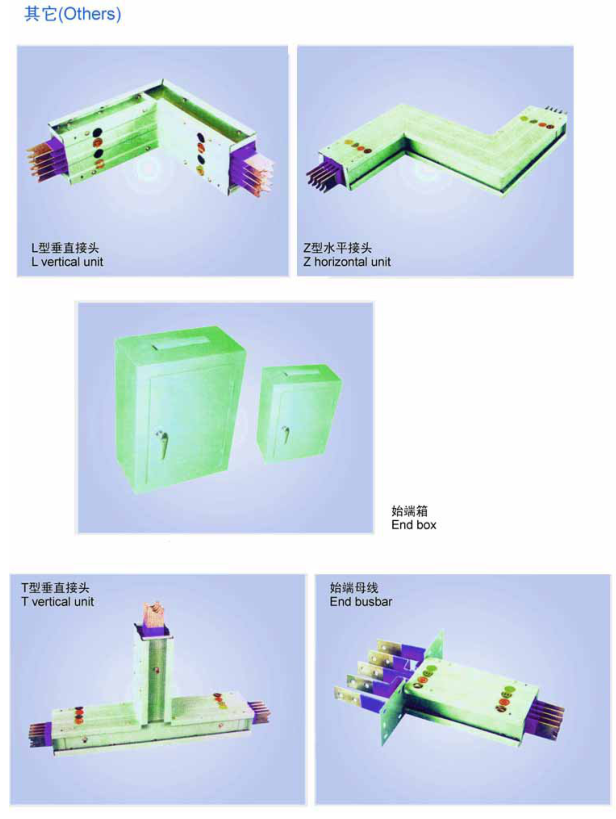

功能单元代号:
A四通母线
S始端母线
Z终端母线
LSL型水平接头
LCL型垂直接头
TST型水平接头
TCT型垂直接头
P膨胀接头
BY变容量接头
BX调节接头
SC+型垂直接头
ZSZ型水平接头
ZCZ型垂直接头
SH始端进线箱
空气绝缘型封闭母线槽的设计特点:
(1)单螺栓夹紧端子
母线槽设计采用了先进的单螺栓夹紧端子，为母线槽单元连接元件，由于它的特殊构造，可以防止安装时的错误操作，同时只要拧紧一个螺栓，就能可靠地、迅速地将两个母线槽单元连接起来。
(⑵)高防护等级插孔
在插孔处设计了安全防护挡板，只有当防护挡板拉开时，插接箱才能插入，插孔平时不用时可将防护板拉闭并加铅封锁死，防止了在插口处灰尘和异物的进入，从而提高了母线槽的防护性能，防止误操作，使得安全性得到了极大的提高。

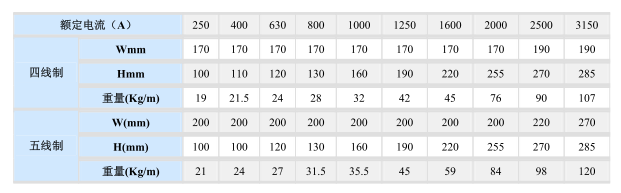

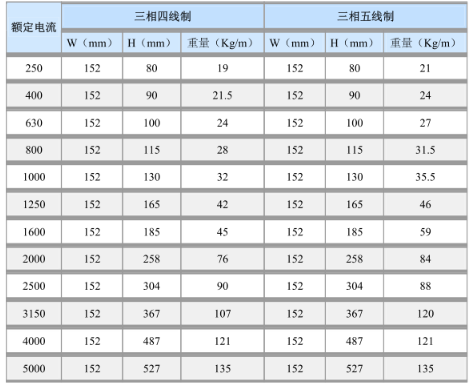

母线槽产品型号说明、结构及技术参数
(3)外壳(防护壳)级次数
主要设计5个电流等级，只采用了3个级次的外壳。这样当系统按相邻等级变换容量时无需更换外壳，如400A变630A时，外壳尺寸相同。因此大大方便了安装。
(4)传输电能大
此类母线槽的设计为分离空气绝缘式，此方法改善了母线槽的散热性，降低了阻抗，达到了母线最佳的输电性能。
(5)成套性好
有各种功能的连接单元，可满足大部分输配电工程的需要。

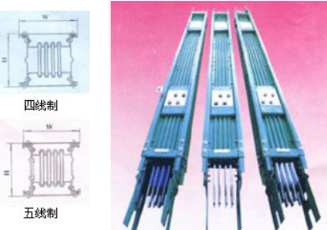

2A高强封闭母线槽
母线槽产品--高强封闭母线槽
产品特点及应用:
高强封闭型母线槽在空气型和密集型母
线的基础上，对外型结构的设计进行了改进。采用成型机成型，使其具有较好的支撑强度，解决了大跨度无法支撑吊装的困惑。
AMC-2铝壳母线槽
一、适用范围
RSMX-AMC系列铝合金空气绝缘封闭母线、专供交流三相四线、三相五线制，频率50~60Hz，额定电压至660V，额定工作电流100~4000A的供配电系统传输电能之用。主要用于现代化的厂房、车间和高层建筑，特别适用于空气湿度较大和盐雾污染较大的场所。
二、结构特点及技术参数
结构特点:
1.母线槽外壳采用冷压成型的轨道铝合金型材，装配简单快捷,外形美观。
2.采用分离空气绝缘型式，其相间及相地之间的净距离远远大于标准要求，极为安全可靠。
3.内部绝缘件均采用高强度环氧树脂材质，提高了母线槽的抗动、动热稳定的能力。
4.接头采用对接式连接方式，同时采用双连接铜排，有效地增加了接头的接触面积，且安装方便、快捷。
3.主要技术参数
1母线槽各项性能符合IEC439-2、GB7251.2-1997。
2母线槽能保证在额定电流及110%的额定电压下长期正常工作。
3母线槽在周围空气温度为20土5℃，相对湿度为50-70%的常态下，其每节的绝缘电阻不低于20MQ2。
4母线槽能承受3750V工频耐压，历时1min无击穿和闪络现象。
5插接箱与母线槽的插拔次数不少于200次。
6母线槽的防护等级可达IP66。

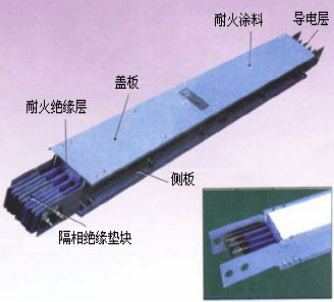

防火母线槽
防火母线槽
本母线槽除在电气性能上有绝缘母线之优点外，还具有优异的防火性能，其导电材质选用优质导电铜排、绝缘层采用耐高温材质、母线外壳内部及整体表面均采用高效防火材质处理，能在周围环境温度升至80℃时连续正常工作，不间断。

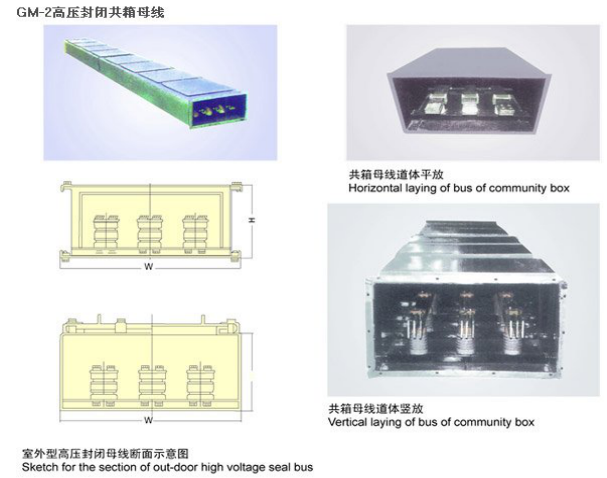

高压母线槽
一、适用范围
共箱封闭新型母线。适用于交流50~60Hz，电压3.6KV,额定电流400~6300A的供电系统。
二、结构特点及技术参数
1.基本结构:
2.母线槽产品型号说明、结构及技术参数：
1.该系列母线槽具有优良的抗短路性能，由于具有铝(或弱磁钢板)外壳的保护，能够有效地减弱涡流或环
流引起的结构发热，降低母线槽外壳温度，减小电能损耗，提高载流量，减轻电动力。
2.该系列母线槽结构先进，安装维修孔可任意设置于母槽的上部或下部，对于大电流户内母线槽在壳体的
两侧及下部设有通风百页窗，来加强散热，降低温升。
3.采用双重绝缘及壳体多点连接接地，使维护'工作量明显减小，安全性能得到显著提高。
4.采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀
冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点。
5.为了解决变压器、发电机及配电柜运行时产生的震动对母线槽的负面影响，在其与母线槽连接外采用软
连接或铜编织带，外壳之间加入橡胶垫来减小震动;对于母线槽本体，在系统中加装减震器，对瓷瓶和导电排实现弹性支持，较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。
6.母线槽的热传递主要靠热辐射，为了很好的利用热辐射，在母线槽外表面喷涂浅灰色油漆来减少对可见
光的吸收;在母线槽内表面喷涂黑色油漆来加强内部热量对外壳的辐射，同时防止电晕。
7.为了避免冬天户外、户内温度变化产生的偶然凝露现象，在穿墙处设置穿墙套管，使户外与户内母线槽
完全隔离:垂直安装时，法兰在内，水平安装时，法兰在外。
8.为了提高母线槽的允许运行温升，防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀，降低接
触电阻，所有接头全部采用镀银处理，使其接头允许温升提高到65K，大大高于正常工作时温升。
9.为了使母线槽的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为35~135Hz)，并使作
用于母线上的电动力减小，合理地确定绝缘子间的跨距，选择绝缘子的型号、规格及强度等级。
10.为了对可拆接头进行温度监视，在变压器、发电机及配电柜与母线槽的连接出口处设置密封式观察窗，
通过示温贴片或远红外线测温装置来直接测量温度，监视母线系统的运行情况。
11.为方便用户，可以根据用户需要，在发电机出口处以及励磁变压器的一次侧装入电流互感器，方便用户
检测电流。
3.主要技术参数
1、绝缘电阻:每一段母线槽单元绝缘电阻值应大于或等于1000MQ2500V兆欧表)。

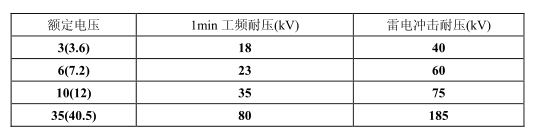

2、介电强度:每一段母线槽出厂前均经受1分钟工频耐压试验，工频耐压及雷电冲击耐压数值，见表
3、接地系统:符合IEC364-5-54对接地系统的要求。
4、防护等级:户内型:IP40;户外型:IP43、IP54。
5、负载性能:在额定电流下，外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
6、短路性能:动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。
母线槽广泛应用于发电厂，工矿企业等场所作为发电机与主变压器，变压器与高压配电柜以及高压设备主回路间的电气连接。供货长度按2m/节设置，一般单节长度不大于3m。

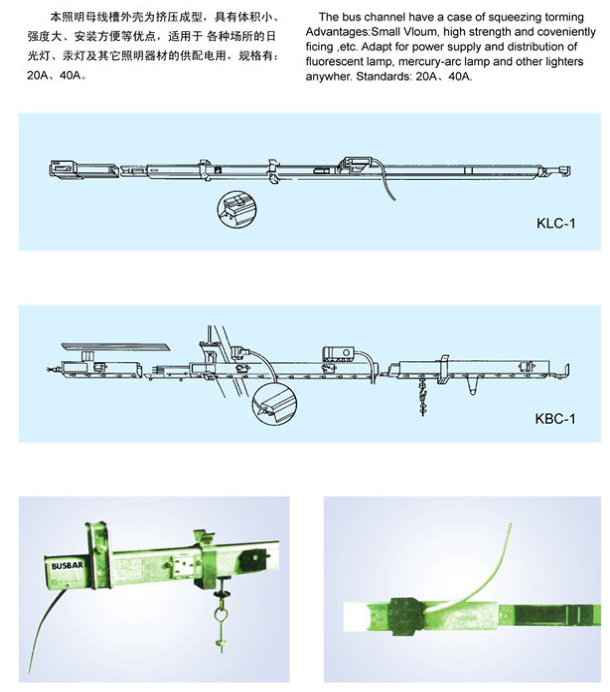

照明母线槽系列
照明母线槽外壳一般为挤压成型，具有体积小，强度大、安装方便等优点，适用于各种场所的日光灯，汞灯等其它照明器材的供配电用，规格有:20A、40A、63A。
CKX2系列封闭母线槽

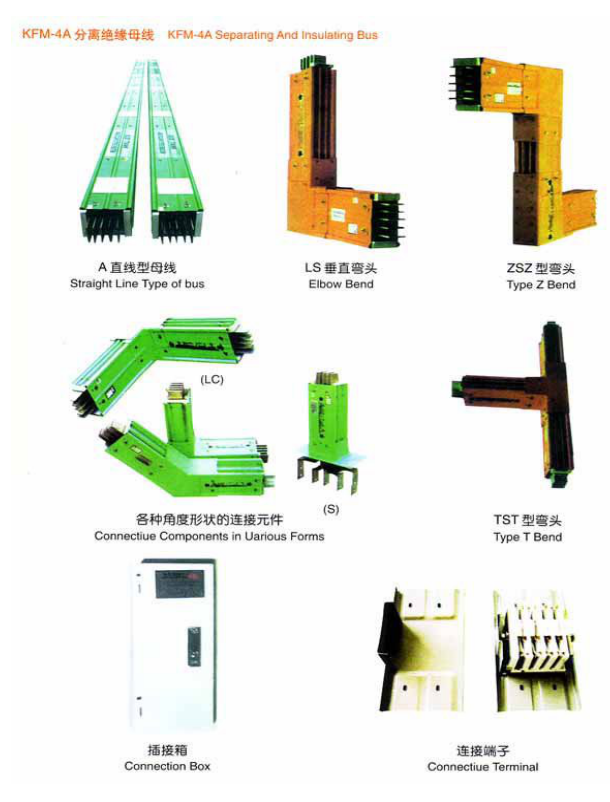

10KFM型母线槽的设计特点:
单螺栓夹紧端子
母线槽设计采用了先进的单螺栓夹紧端子，为母线槽单元连接元件，由于它的特殊构造，可以防止安装时的错误操作，同时只要旋紧一个螺栓，就能可靠地、迅速地将两个母线槽单元连接起来。
高防护等级插孔
母线槽在插孔处设计了安全防护挡板，只有当防护挡板拉开时，插接箱才能插入，插孔平时不用时可将防护板拉闭并加铅封锁死，防止在插口处灰尘和异物的进入，从而提高了母线槽的防护性能，防止误操作，使母线的安全性得到了极大的提高。
外壳(防护套)级次数
母线槽设计5个电流等级，只采用了3个级次的外壳，这样当系统按相邻等级变换容量时母线槽无需更换外壳，如400A变630A时，外壳尺寸相同，因此大大方便了安装。
◎传输电能大
母线槽设计为分离空气绝缘式,改善了母线槽的散热性,降低了阻抗，达到了母线槽最佳经济输电。
◎成套性好
母线槽设计了各种功能的连接单元，可满足所有输配电工程的需要。
