T型垂直弯头
T型垂直弯头主要是作为母线槽在垂直方向进行分支时所使用的连接单元。
始端箱
始端箱功能一般是为母线槽通过电缆进线或变压器、开关柜顶部的进线提供链接空间和密封保护。
始端单元包括始端箱、始端母线，与变压器、低压开关柜连接时用，其中与开关柜出线连接，用同规格硬母线;与变压器连接，1250A以上用软连接端子。
插接箱
插接箱是母线槽输出分配电能的单元，也可以作为小电流进线箱使用(32A---630A)插接箱必须与插接式直线段配合使用。
母线槽型号

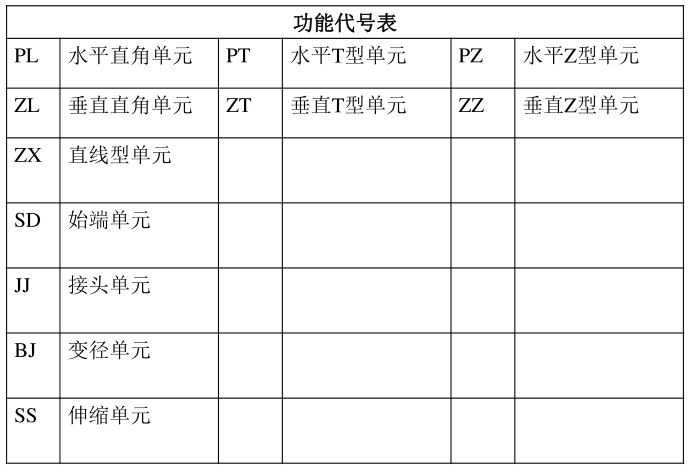

CCXM/F/H188L额定电流(A)功能单元代号长度/插口数目
其中，CCx为产品代号
类别代号:M/F/H分别表示密集型、复合绝缘型、耐火型
188表示设计序号
导体材料:L表示铝，铜不表示
铝合金外壳母线槽
1、加强性铝合金外壳设计。
外壳采用铝合金型材，由两侧板和上下盖板构成，侧板上设计了散热片和燕尾槽，有利于母线槽散热，由加强了外壳强度，便于安装同时减轻了母线槽重量，可减少安装支架。
2、无螺钉组装技术。
外壳上下盖板与侧板连接不用螺钉、柳钉，也不需焊接而是采用勾、槽和卡簧，由于外壳不开孔，提高了防护等级，且外型美观。
.3、整体接地技术。
传统的保护地线PE线放置在母线槽内一侧，由于电磁感应在保护地线上感应的故障电流可升高50%，同时三相导电排距PE线间距离不等，电感也不等，线路较长时，在故障电流下，三相严重不平衡。采用导电性能良好的非磁性材料铝合金外壳做保护地线，包围在导电排四周，由于它尽可能的靠近三相母排，可做到电抗最小，且保护地线与三相母排距离相等，电抗相同。这样无论是短时还是持续相对地短路故障，这种接地方式都是有效的。因此国际电气技术委员会公布及提倡电汇排（母线槽)以外壳作为接地导体。
把外壳与接地母排合为一体，也避免了外壳与PE排连接处
因长期腐蚀，接触不良而产生接地连续性不良现象。
4、防腐性能好。5、先进的绝缘工艺。.6、可靠的绝缘方式。
导电排上有绝缘层，相与相之间有一定的空气间隙，导电排与外秃间还有DMC材料压制的绝缘垫块，三重绝缘。
7、优良的绝缘材料。8、大跨距设计。
刚度好，6米跨距之间可不用安装吊架。.9、安装方便。
注:铝合金外壳母线槽包括铝合金铝导体母线槽和铝合金铜导体母线槽，铝合金铝导体母线槽优势:导体与外壳材质基本相同，热胀冷缩影响小、重量轻、安装方便，接头与插接处经严格处理，不受氧化影响，成本低，比使用电缆投资还小。
母线槽安装

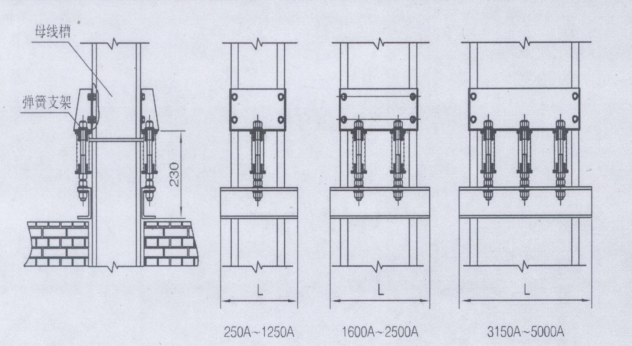

母线槽靠墙安装时，两个安装支架之间的距离应不大于3m
母线槽沿柱间水平吊装，母线槽沿柱安装示意图
母线槽悬吊安装母线档吊式安装两安装文架的距离不大于3m

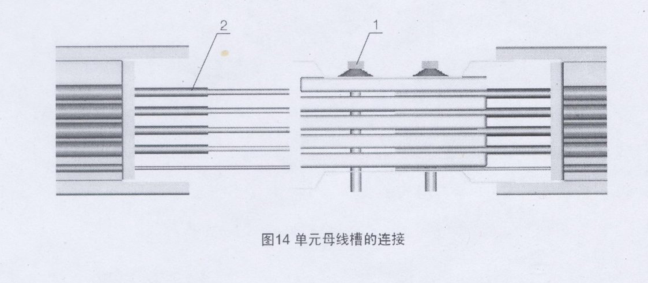

先取出序号1连接螺栓，然后将序号2母线槽插入，再穿上序号1连接螺栓，垫入碟形垫圈，用扭力板手将螺母拧紧(扭趴不小于6ONm)，然后装上盖板(见图)，拧紧接头螺栓足母线槽连接的保证。紧固后的接头检查要求用0.1mm的塞尺不能插进。
安装完毕后,要对何道安装工序进行认真检查，确保安装完好、正确。通电前必须对母线槽系统进行相位和连续性试验，检查接地电阻和绝缘电阻是否符合要求，枪查与母线槽系统相连的设备相位关系是否正确,待确认无误后方可通电。

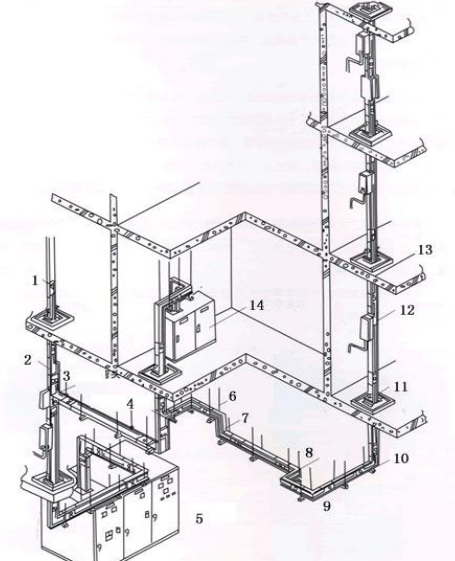

1一终瑞母线
2一变容量节
3一T型水平弯头
4—T型垂直弯头
5一开关柜
6一吊架
7—z型垂直弯头
8—z型水平弯头
9一L型水平弯头
10—L型垂直弯头
11一弹簧支架
12一插接开关板
13一楼板
14一层间配电箱
母线槽与电缆供电比较
