一、适用范围
RSMX-GM共箱封闭新型母线通道。适用于交流50~60Hz，电压3.6KV,额定电流400~6300A的供电系统。二、结构特点及技术参数

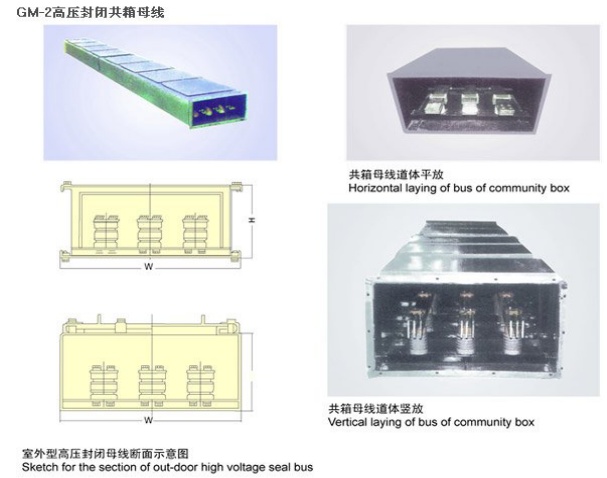

1.母线基本结构:
⒉结构特点:
母线槽产品型号说明、结构及技术参数
l)该系列母线槽具有优良的抗短路性能，由于具有铝(或弱磁钢板)外壳的保护，能够有效地减弱涡流或环
流引起的结构发热，降低母线槽外壳温度，减小电能损耗，提高载流量，减轻电动力。
2)该系列母线槽结构先进，安装维修孔可任意设置于母槽的上部或下部，对于大电流户内母线槽在壳体的
两侧及下部设有通风百页窗，来加强散热，降低温升。
3)采用双重绝缘及壳体多点连接接地，使维护'工作量明显减小，安全性能得到显著提高。
4)采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀
冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点。
5)为了解决变压器、发电机及配电柜运行时产生的震动对母线槽的负面影响，在其与母线槽连接外采用软
连接或铜编织带，外壳之间加入橡胶垫来减小震动;对于母线槽本体，在系统中加装减震器，对瓷瓶和导电排实现弹性支持，较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。
6)母线槽的热传递主要靠热辐射，为了很好的利用热辐射，在母线槽外表面喷涂浅灰色油漆来减少对可见
光的吸收;在母线槽内表面喷涂黑色油漆来加强内部热量对外壳的辐射，同时防止电晕。
7)为了避免冬天户外、户内温度变化产生的偶然凝露现象，在穿墙处设置穿墙套管，使户外与户内母线槽
完全隔离:垂直安装时，法兰在内，水平安装时，法兰在外。
8)为了提高母线槽的允许运行温升，防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀，降低接
触电阻，所有接头全部采用镀银处理，使其接头允许温升提高到65K，大大高于正常工作时温升。9)为了使母线槽的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为35~135Hz)，并使作
用于母线上的电动力减小，合理地确定绝缘子间的跨距，选择绝缘子的型号、规格及强度等级。
10)为了对可拆接头进行温度监视，在变压器、发电机及配电柜与母线槽的连接出口处设置密封式观察窗，
通过示温贴片或远红外线测温装置来直接测量温度，监视母线系统的运行情况。
11)为方便用户，可以根据用户需要，在发电机出口处以及励磁变压器的一次侧装入电流互感器，方便用户
检测电流。
3.主要技术参数
l)绝缘电阻:每一段母线槽单元绝缘电阻值应大于或等于1000MQ2500V兆欧表)。

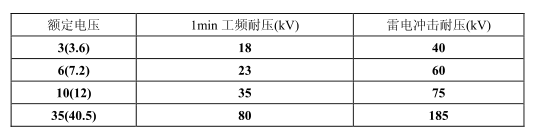

2)介电强度:每一段母线槽出厂前均经受1分钟工频耐压试验，工频耐压及雷电冲击耐压数值，见表
3)接地系统:符合IEC364-5-54对接地系统的要求。4)防护等级:户内型:IP40;户外型:IP43、IP54。
5）负载性能:在额定电流下，外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。6)短路性能:动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。
母线槽广泛应用于发电厂，工矿企业等场所作为发电机与主变压器，变压器与高压配电柜以及高压设备主回路间的电气连接。供货长度按2m/节设置，一般单节长度不大于3m。
